雄克手动虎钳:传统夹具的高效应用

微信扫一扫,分享到朋友圈

雄克手动虎钳:传统夹具的高效应用
收藏 0 0


在自动化机床上下料的时代,企业对于手动夹紧装置的需求也从未改变。雄克的手动虎钳是精度高且使用方便的强力工具,在实际生产中,无需预压紧、夹持范围可调、集成快换接口等特点以及丰富的型号选择,使雄克的虎钳产品应用非常广泛。

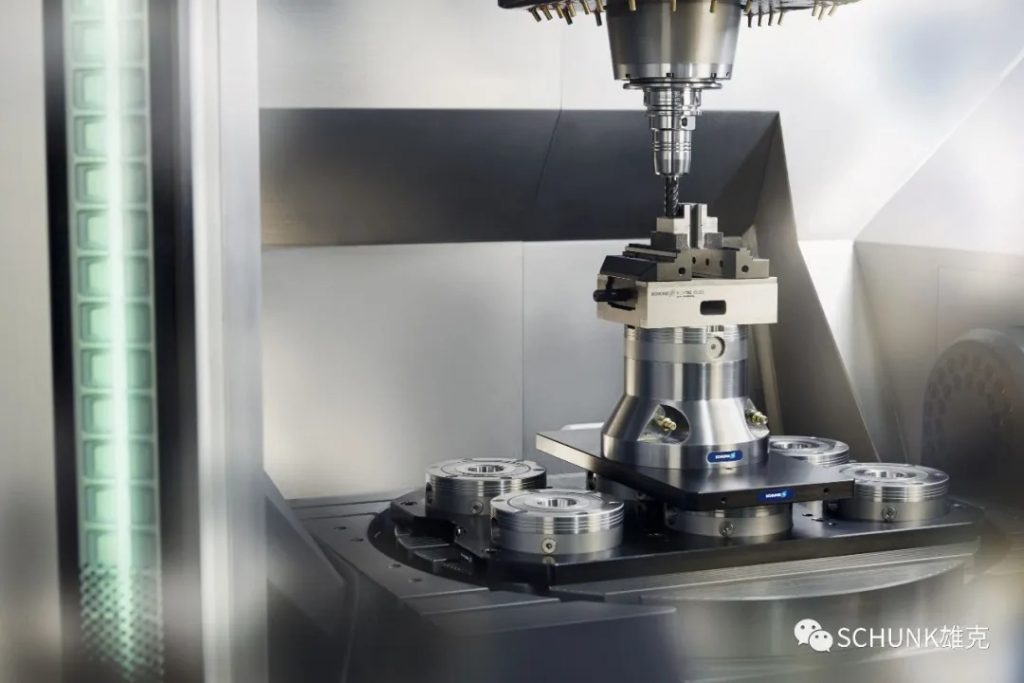

雄克手动虎钳将可与 VERO-S 零点快换系统配合使用,数秒内可整套更换夹持装置。扁平设计的虎钳不占空间,结合快换系统使用时,特别适合带工件存放位的自动化解决方案。

基础系列 KONTEC KSC

包含定心、单动式和双重夹紧虎钳

自定心 KSC 虎钳是一种多用途工具,可用于夹持毛坯材料、板材或型材件,预紧和无间隙的中心轴承和额外安装的滑块确保重复精度高达 ±0.01 mm,KSC 夹持深度小(3mm),能够在夹持系统中进行一次装夹,多面加工。集成排屑出口和特殊保护的主轴可提供最大的工艺安全性。

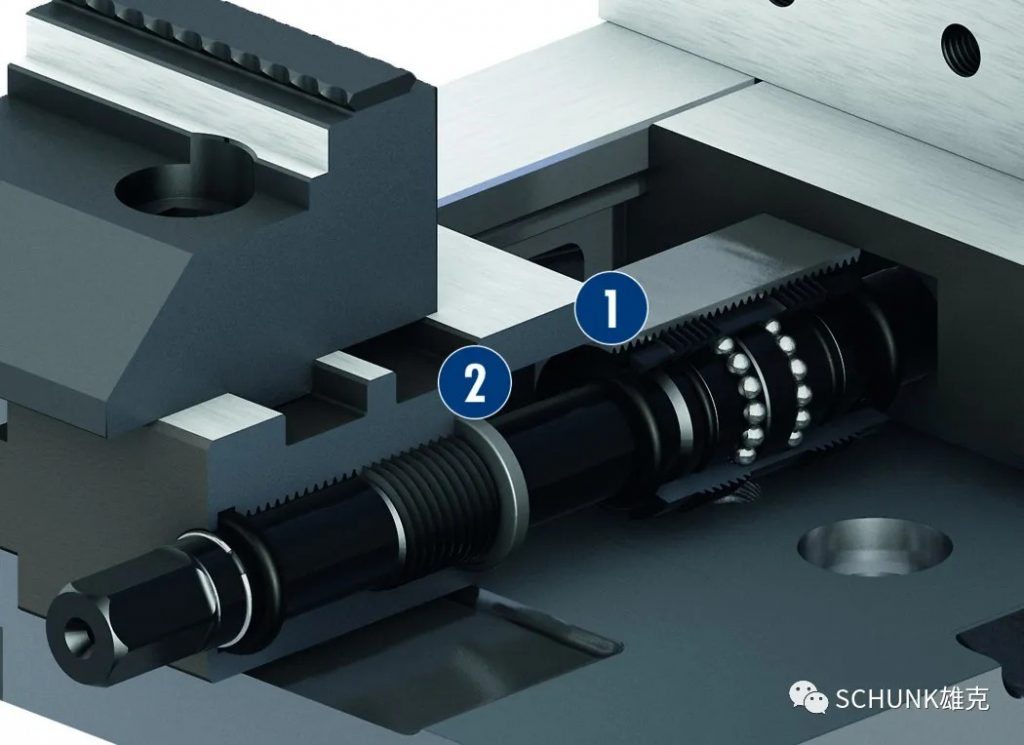

KSC 虎钳密封性好,采用双重密封(如图所示:1-轴承密封;2-驱动螺杆密封),中心采用双面轴承定心,操作轻便,定心精度极高(±0.01 mm)。

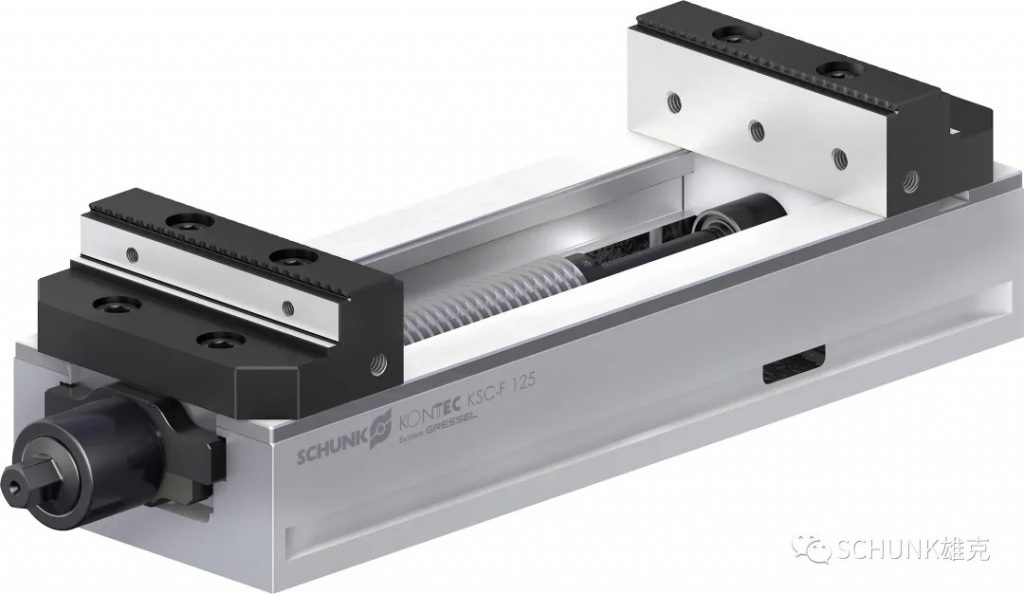

单动式夹紧虎钳:KONTEC KSC-F 单动式夹紧虎钳的优势在于夹持范围的快速设置、扁平设计和重量轻。同时采用双螺杆驱动设计,大螺距定位,小螺距夹紧(扳手转动160°即可夹紧)。有三种规格 KSC-F 80、KSC-F 125 和 KSC-F 160。

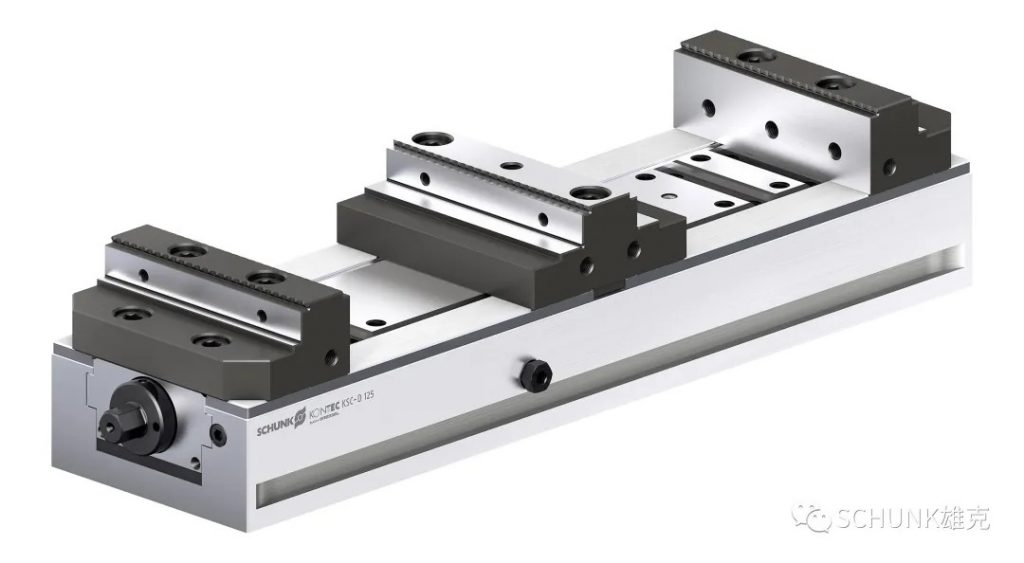

双重夹紧虎钳: KONTEC KSC-D 是一款轻型扁平式双工位虎钳,可将两个工件并排插入、固定和夹紧。采用了梯形螺纹,操作人员仅需很小的力即可转化为高夹紧力。这款虎钳全身镀镍,能够防腐蚀,可在托盘系统内或夹具塔上长期使用。

五轴专用虎钳 KSX

带有固定爪的 KSX 是一款专用于五轴的强力虎钳,可以在 5 到 40 kN 之间调整夹紧力,即使夹持面很小也能够安全地夹紧。高度为 211 mm 的定位面确保工件夹紧后,主轴可以从多面进行加工。只需将操作杆转一圈,不到一秒钟即可夹紧工件,而且抗振性强,重复精度高。由于虎钳基体较高,锁紧驱动机构靠近钳口位置,这样的设计可以最大程度降低弯曲载荷,保证可靠的夹持力。

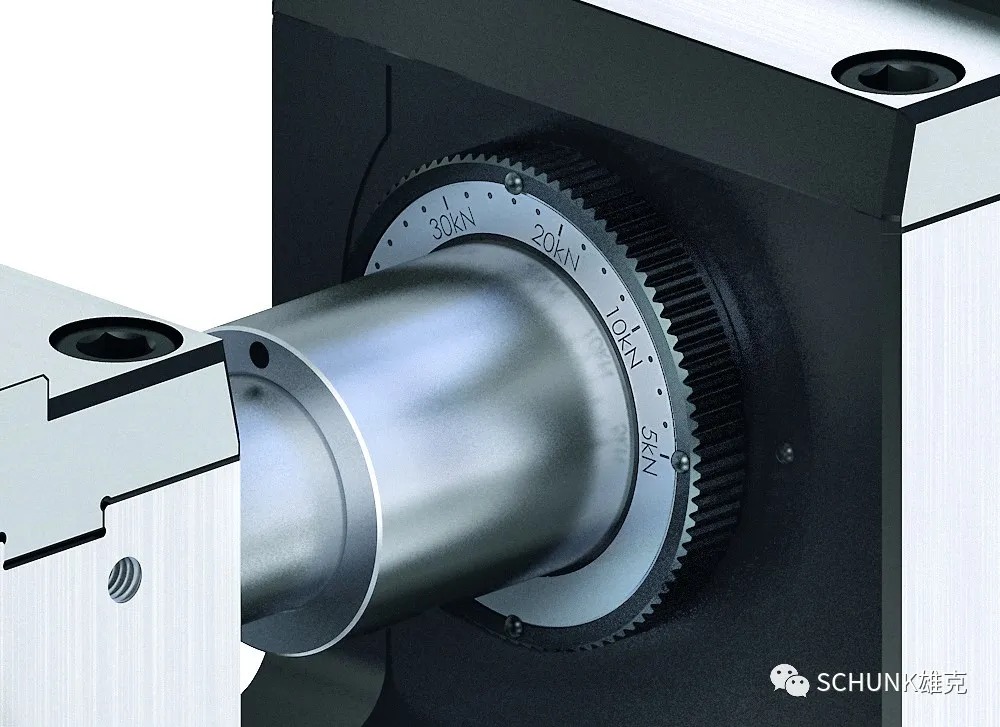

用手即可转动进行扭矩调节,无需额外工具,工件上的力可预设为 5 kN 至最大值 40 kN, 好处是每次的夹紧力相同,因此夹持具有极高的重复精度。

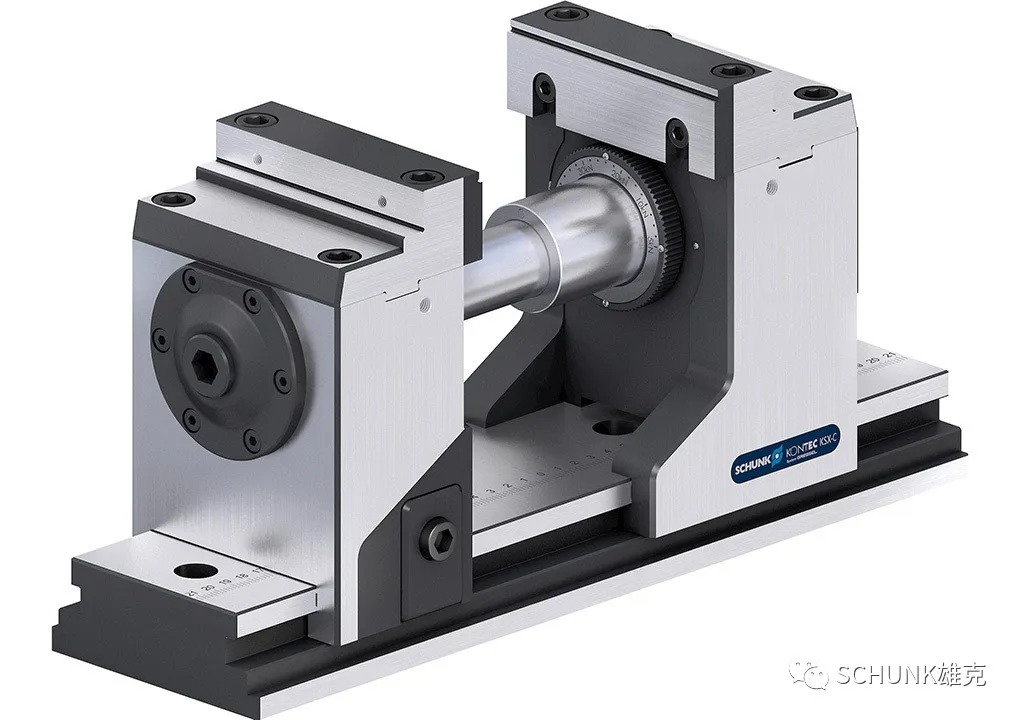

中心可调的5轴虎钳:免维护的 KONTEC KSX-C 带有两个可使用激光标尺精确移动的夹爪。虎钳的驱动装置和调整机构是完全密封的,可防止碎屑、污物和冷却液进入其中。KSX-C 提供三种尺寸,夹持范围分别为 14 mm 到 378 mm、448 mm 或 578 mm。
