POKOLM Spinworx R3.5刀片应用
收藏 0 0

R3.5刀片是目前SPINWORX系列中最小的规格。其优点包括:

  • 适用范围广泛
  • 可以部分代替硬质合金铣刀
  • 特殊的中心冷却系统
  • 100%的刀刃使用率
  • 金属去除率和刀具寿命的优化组合

请注意!为达到最佳效果,我们建议在铣削过程中使用冷却液内冷、压缩空气内冷或最小剂量润滑剂冷却进行排屑!湿加工时,最大Vc可达140m/min!

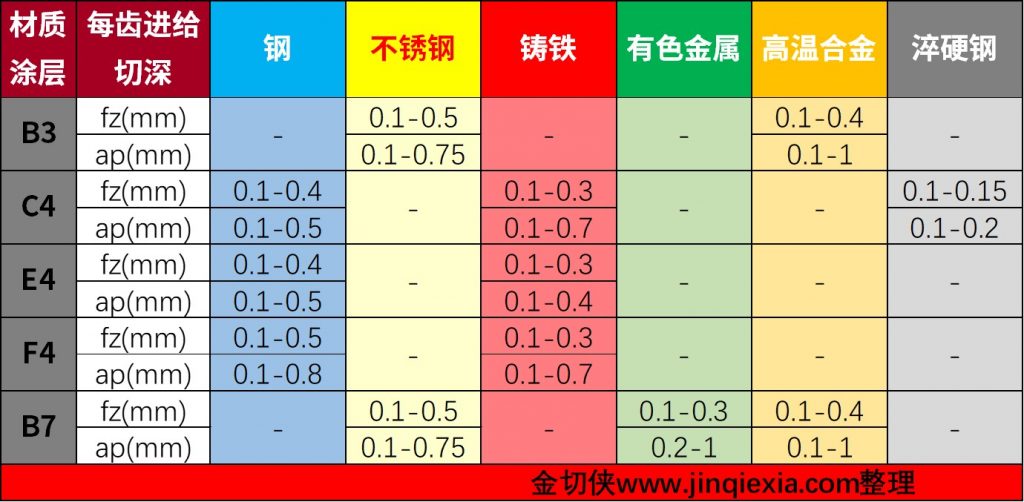

应用参数(fz/ap)

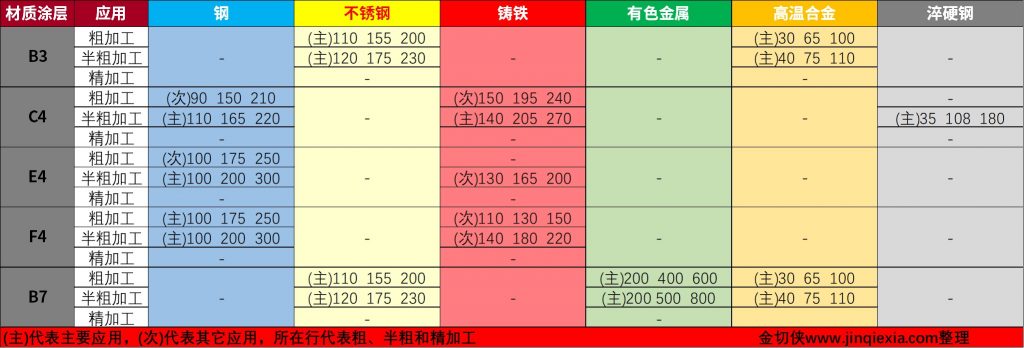

切削速度(Vc,以m/min为单位):

POKOLM SPINWORX R3.5切削速度

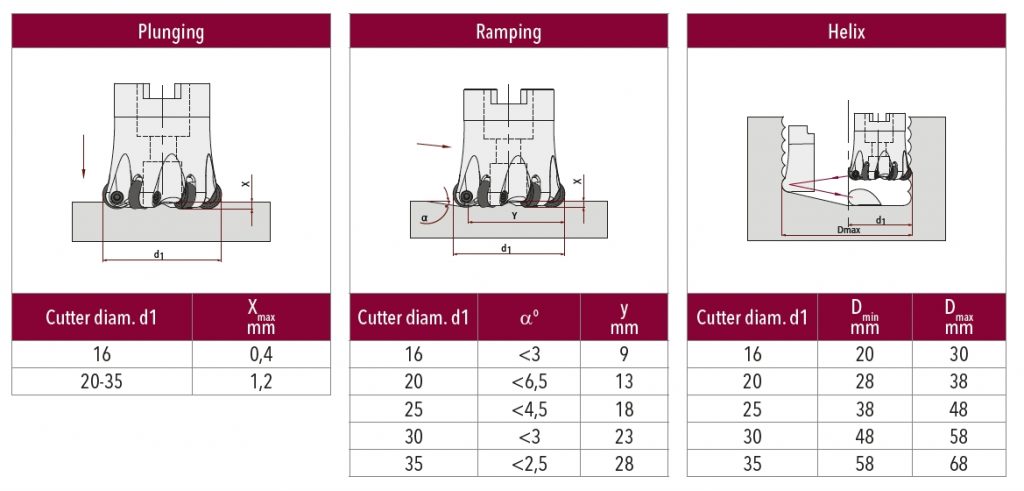

  • Plunging:轴向满刀深入
  • Ramping:侧向满刀深入
  • Helix:圆周形铣削

SPINWORX实战案例

针对材料1.2312进行的模具制造粗加工
刀具:DR07-025-E12-06
Dc25mm
刀柄:50  12  710
总悬长:90mm
冷却:空气内冷
刀片:DR07-8E4
Vc:200m/min
n:2546 U/min
Fz:0.6mm
Vf:9167mm/min
Ap:0.6mm
Ae:15.5mm
加工时间:9.6h
达到使用寿命:已达到
金属去除率:85.26cm³/min
针对材料1.2360(56HRC)进行的模具制造半精加工
刀具:DR07-025-E12-06
Dc25mm
刀柄:150  12  750
总悬长:ca.180mm
冷却:空气内冷
刀片:DR07-8C4
Vc:180m/min
n:2292 U/min
Fz:0.3mm
Vf:4125mm/min
Ap:0.22mm
Ae:5mm
加工时间:6h
达到使用寿命:未达到
金属去除率:4.54cm³/min
