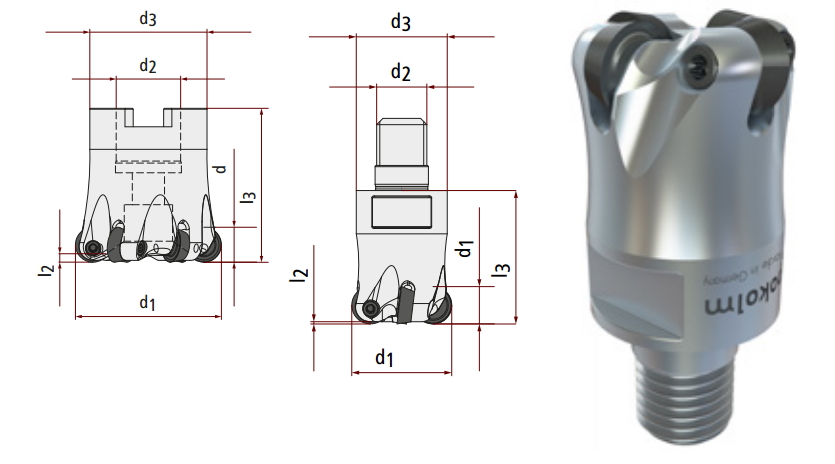

高效的SPINWORX系统具备中等尺寸可供选择,原来直径35-66mm,现在扩展到24-100mm。其优点为:
- 适用范围广泛
- 特殊的中心冷却系统
- 100%的刀刃使用率
- 金属去除率和刀具寿命的优化组合
请注意!为达到最佳效果,我们建议在铣削过程中使用冷却液内冷、压缩空气内冷或最小剂量润滑剂冷却进行排屑!湿加工时,最大Vc可达140m/min!

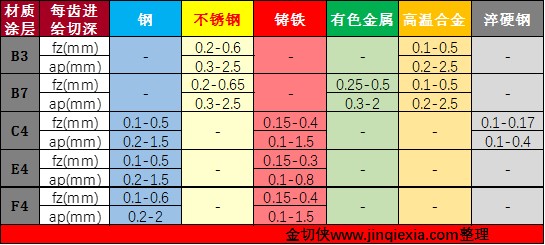

应用参数(fz/ap):

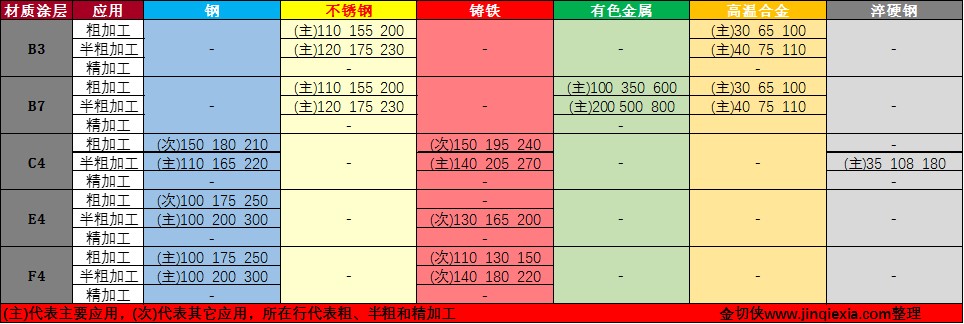

切削速度(Vc,以m/min为单位):

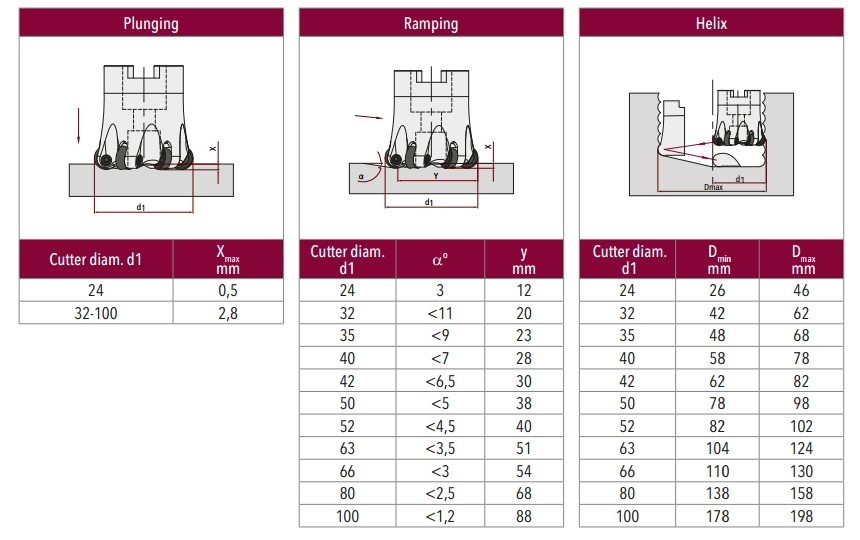

更多使用参数:
SPINWORX实战案例
针对材料1.4848(GX40CrNiSi25-20) 进行的机械制造中的粗加工 |
刀具: | DR12-066-A27-07 |
Dc | 66mm |
刀柄: | 50 27 710 |
总悬长: | ca.102mm |
冷却: | 空气内冷 |
刀片: | DR12-8F4 |
Vc: | 120m/min |
n: | 579 U/min |
Fz: | 0.5mm |
Vf: | 2026mm/min |
Ap: | 0.8mm |
Ae: | 31mm |
加工时间: | 1h |
达到使用寿命: | 达到 |
金属去除率: | 50.24cm³/min |
针对材料镍铬耐热合金718进行的模具制造的粗精加工 |
刀具: | DR12-032-E16-04 |
Dc | 32mm |
刀柄: | 50 16 710 |
总悬长: | ca.85mm |
冷却: | 空气内冷 |
刀片: | DR12-8B7 |
Vc: | 45m/min |
n: | 448 U/min |
Fz: | 0.2mm |
Vf: | 358mm/min |
Ap: | 1mm |
Ae: | 16mm |
加工时间: | 3.6h |
达到使用寿命: | 达到 |
金属去除率: | 5.73cm³/min |
针对材料钛合金Ti6Al4V进行的模具粗加工 |
刀具: | DR12-050-A22-07 |
Dc | 50mm |
刀柄: | 50 22 750 |
总悬长: | ca.100mm |
冷却: | 空气内冷 |
刀片: | DR12-8B7 |
Vc: | 50m/min |
n: | 318 U/min |
Fz: | 0.19mm |
Vf: | 423mm/min |
Ap: | 2mm |
Ae: | 35mm |
加工时间: | 10h |
达到使用寿命: | 达到 |
金属去除率: | 29.63cm³/min |
针对材料1.8550司太立合金12(52HRC)进行的机械制造粗加工,挤塑机轴 |
刀具: | DR12-066-A27-09 |
Dc | 66mm |
刀柄: | 50 27 A100 |
总悬长: | ca.102mm |
冷却: | 空气内冷 |
刀片: | DR12-8C4 |
Vc: | 125m/min |
n: | 603 U/min |
Fz: | 0.4mm |
Vf: | 2170mm/min |
Ap: | 0.8mm |
Ae: | 66mm |
加工时间: | 4h |
达到使用寿命: | 未达到 |
金属去除率: | 114.59cm³/min |
