玛帕MAPAL推出减震阻尼 | 表面质量神器

微信扫一扫,分享到朋友圈

玛帕MAPAL推出减震阻尼 | 表面质量神器
收藏 0 0

在切削加工时,振刀时常发生,这将导致切削系统的不稳定。可能带来的后果是表面质量不够好、达不到精度、加工噪音增大、刀具使用寿命缩短,甚至在极端情况下,刀具和刀片会断裂。

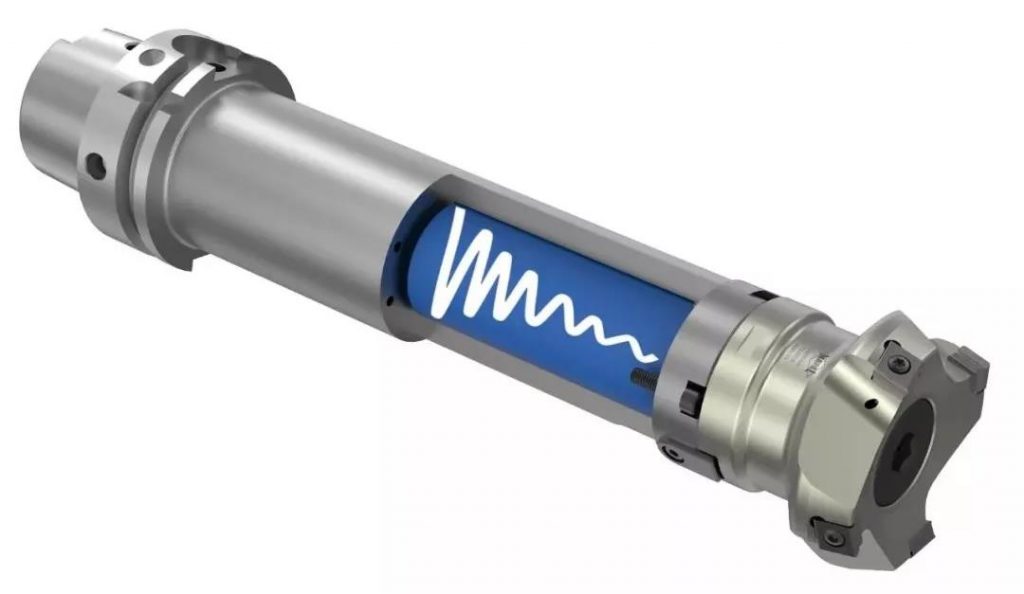

为了减弱振动及其所带来的一系列影响MAPAL 开发了一种埋设在刀柄中的创新减振系统,尤其适用于那些带有超长悬伸,用于镗孔和铣削的刀具,因系统刚性不足,容易发生振动的加工案例。在新系统的设计中,研发人员充分考虑了机床、刀具、刀柄类型以及零件共同作用下的各种因素。结果是由此形成了一种具有减振能力的系统,这种系统能应用于所有常用机器,也适用于加工不同材料的各种刀具

减震阻尼和多个钢质弹簧包组成的自我封闭的系统能够减弱刀体发生的偏移,将其降低到最低水平。与未配置减振系统的刀具相比,能够将振幅最多减小1000 倍。就算是悬伸较长的应用,仍能实现平稳的运行。因此,能够采用更高的切削速度进行加工,并显著提高材料切除率

另外,由于减振阻尼的作用,能够非常明显地获得更好的表面质量。例如,用一把直径D50,带有5个 ISO刀片的铣刀,刀体和刀头的悬伸达到250MM,加工表面硬化钢 16 MnCr5,ae = 18 mm , ap = 3 mm,Rz能够达到 7.8 μm 到 3.9 μm,而不带阻尼的铣刀却远远达不到此效果。

供货刀柄带内冷,用于夹紧直径16、22 和 27 mm,长度 200 和300mm,柄部形式为 SK40、SK50、HSK-A63和 HSK-A100。
