山高刀具双面旋风16铣刀:功耗更低,切削更平顺

微信扫一扫,分享到朋友圈

山高刀具双面旋风16铣刀:功耗更低,切削更平顺
收藏 0 0

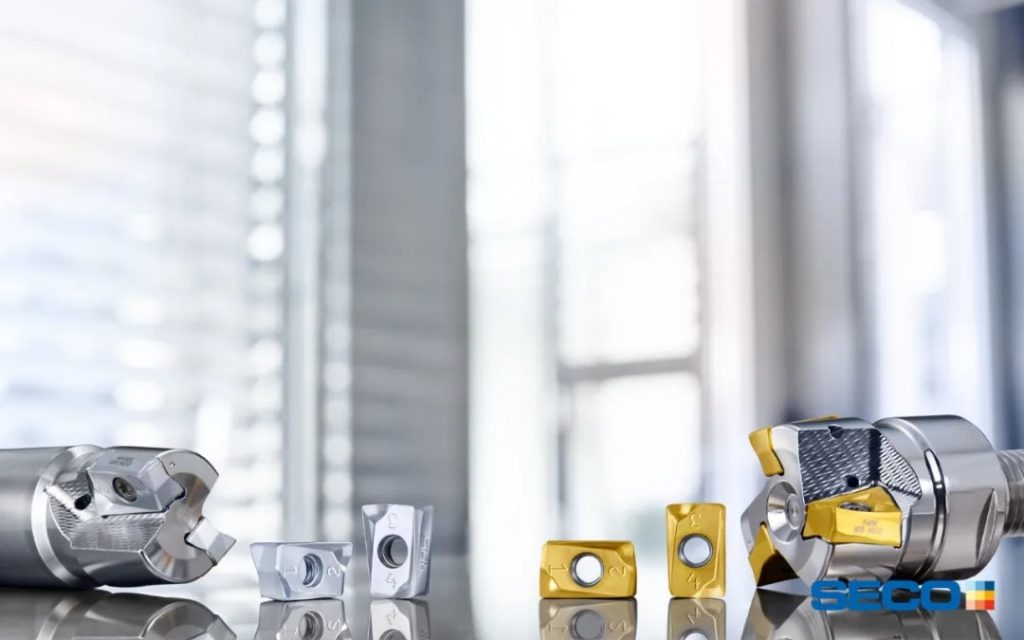

山高刀具推出了全新的双面旋风16铣刀,拓展了方肩铣刀系列。借助该款铣刀,您可在粗加工时获得高精度和高表面质量,同时功耗更低,大大节省刀具成本。

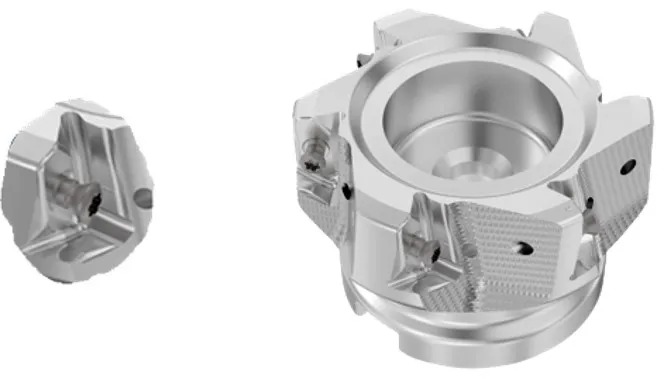

双面旋风刀体拥有高精度的 90° 主偏角,带来出色的表面质量,可帮助用户显著缩短精加工时间。刀体采用正切削前角设计,降低了切削力,因此减少了振动的风险。刀体带有内冷通道,结合排屑槽表面的菱形纹路设计,带来最佳的排屑效果。此外,刀体采用不含镍的Idun耐腐蚀材料制成,非常环保。

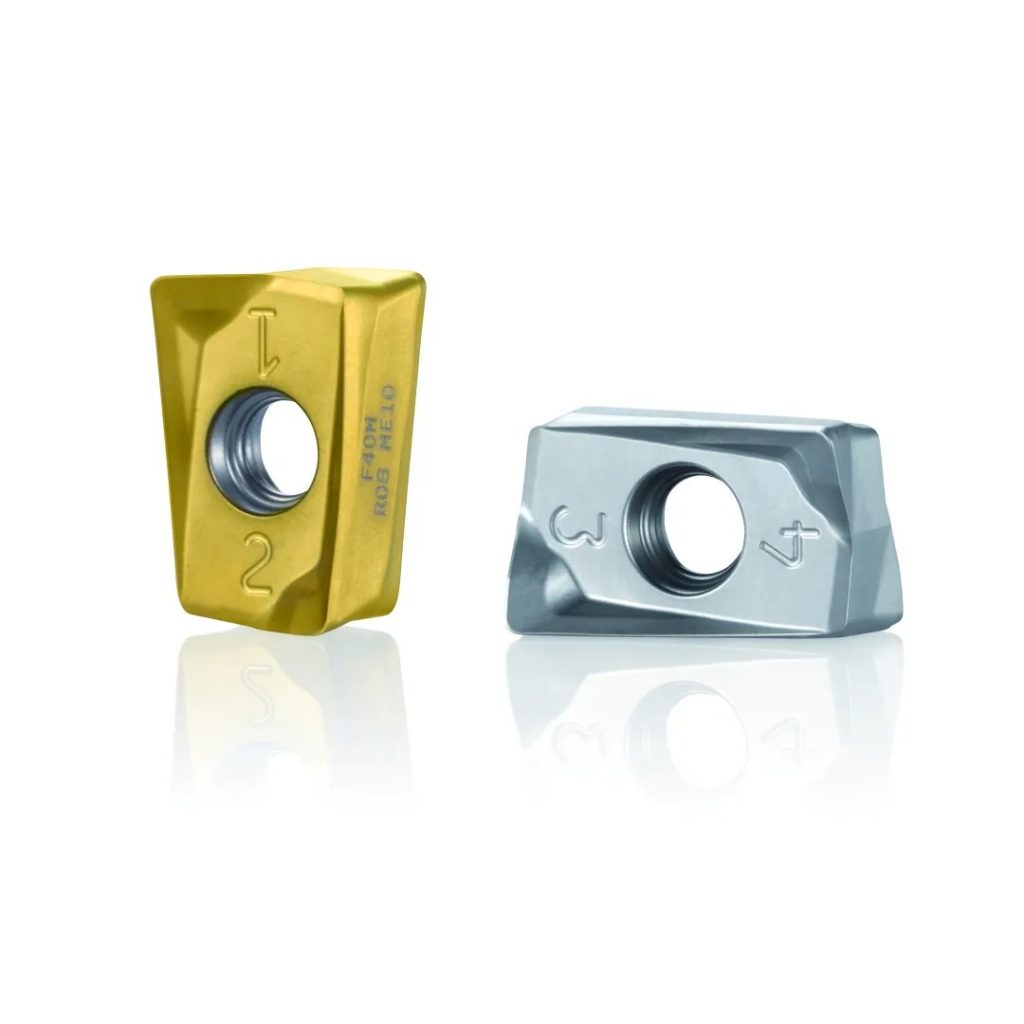

双面旋风16刀片具有目前市场上最大的正螺旋角(11°),使刀具切削功耗更低,切削更平顺,寿命更好。较大的正角槽型可提供高效的排屑并显著减少工件毛刺,尤其是在钢件、不锈钢和钛合金零件加工应用中。侧铣时最大切削深度可达 15 mm,可应对高效加工。刀片自带修光刃,可带来出色的表面质量。此外,双面刀片带有4个刃口,可显著降低每刃成本。

全新的双面旋风16方肩铣刀将帮助您改善钢件、不锈钢、铸铁和高温合金的粗加工工序并降低功耗,能够满足用户从单件生产到大规模生产的需求。

从以上视频中我们可以看出双面旋风16铣刀在加工铸铁、钢件和不锈钢时,切削噪音低,排屑顺畅,是一款高性能、通用性和高性价比的刀具。

系列概览

刀体:
  • 公制:ø 32 mm – 125 mm(19种)
  • 英制:ø 1.25″ – 5.0″(16 种)
  • 侧固式和圆柱柄
  • 刀盘式和 Combimaster 刀头
刀片:

16 mm (0.63″) 长,7 mm (0.275″) 厚

  • 两种可用槽型:ME-槽型用于较粘的材料,M-槽型用于钢件和铸铁材料
  • 两种刀尖尺寸:0.8mm 和 1.6mm
  • PVD 和 CVD 多种材质
加工案例

工件:连杆

材料:钢件 (SMG P4, SS1672)

机床:卧加 BT50

方法:轮廓铣

刀体:R220.64-0063-ZO16-5A

刀片:ZOMX160708TR-M12,MP2501

加工参数:

Vc = 280 m/min

N = 1415 rpm

Fz = 0.3 mm/齿

Vf = 2122 mm/min

Ap = 5 mm

Ae = 3 mm

冷却液:无

加工时间:240分钟
