学习端铣刀的跳动情况

微信扫一扫,分享到朋友圈

学习端铣刀的跳动情况
收藏 0 0

什么是刀具跳动?

跳动是指刀具旋转时,刀具外缘某一点的直径的差异或变化。

当立铣刀旋转时,重要的是每一刃都要在工件上的同一位置接触。如果一条切削刃比其他刃接触工件的次数多,那么这个刃口就承担了大部分的工作。这将导致端铣刀磨损和报废更快。

径向跳动

图示为5齿立铣刀,没有径向跳动。您可以直观地看到每个刃口沿着边缘在相同的位置接触外圆。

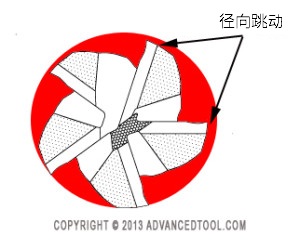

上图显示的是一个径向跳动的立铣刀。你可以看到只有一些刃口接触到圆圈的外边缘。这台立铣刀在生产中不能正常工作。带有箭头的两颗牙齿在生产过程中几乎不起作用,导致其他刃口过早磨损。这样就不可能达到最佳的刀具寿命。

轴向跳动

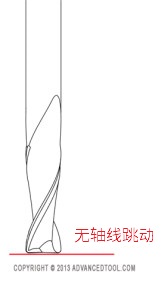

上图显示了一个没有轴向跳动的2齿立铣刀,这意味着立铣刀的每一个端齿都将在同一位置接触工件。

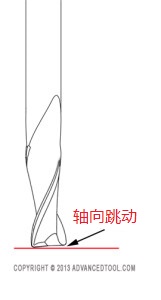

这幅图是一个有轴向跳动的2齿立铣刀,这意味着一个端齿比另一个端齿接触工件更多。这将再次导致一个齿比另一个承担更多的切削,导致立铣刀磨损得更快。

端铣刀跳动的原因?

端铣刀跳动的最大原因是大批量生产和生产过程中不注意细节。至关重要的是,在制造过程中,碳化物坯料要保持完全同心,否则您将直接磨削到端铣刀本身。

首先排除主轴和支架跳动

而端铣刀跳动确实发生,特别是在低端品牌。更常见的是发现跳动在主轴或夹具的机床。最好先把这些排除在外。

在铣削过程中控制跳动对最大限度地延长刀具寿命和降低零件成本至关重要。
