山高刀具:这样加工等速万向节 客户ta一定满意

微信扫一扫,分享到朋友圈

山高刀具:这样加工等速万向节 客户ta一定满意
收藏 0 0

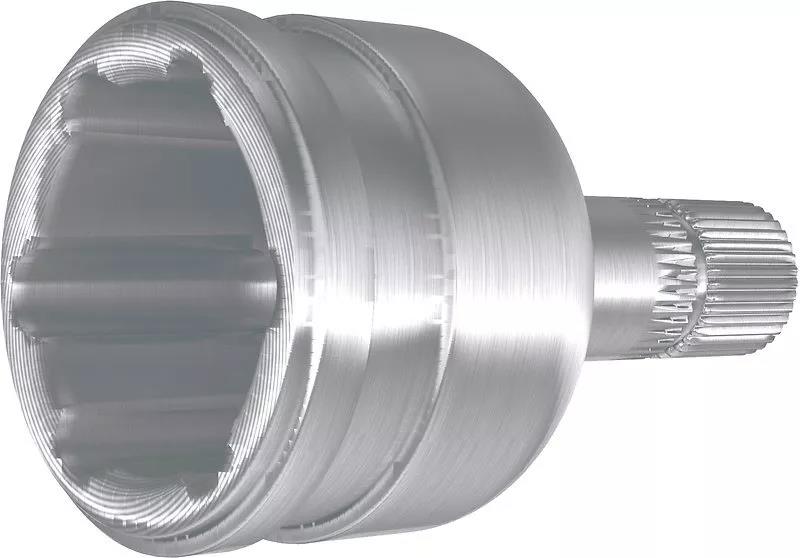

等速万向节

等速 (CV) 万向节可让驱动轴在不同的角度下以恒定的速度传输动力。万向节的材料通常是中碳钢,在进行全自动化加工时会面临切屑控制的问题。同时在零件热处理后,还需要进行硬切削加工。

您在制造过程中将面临的挑战:
  • 通过有效的切屑控制来保证外圆粗加工的效率
  • 以高生产率和出色的切屑控制进行外圆仿形切槽加工
  • 粗加工钢球滚道,在保证加工可靠的同时将生产效率最大化
  • 尽可能高效可靠的精加工钢球滚道

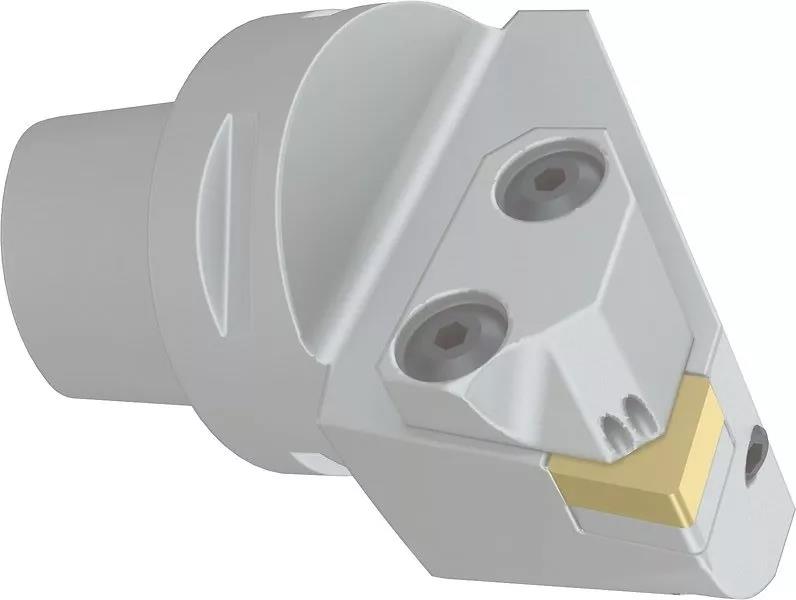

SECO-CAPTO™ JETSTREAM TOOLING® 飞流车刀

通过有效的切屑控制来保证外圆粗加工的效率。

Jetstream 飞流刀具在靠近切削刃的最佳部位提供冷却液的高压射流。除了避免热量积聚外,这还能使切屑抬离前刀面,以增强切屑控制并最大限度地延长刀具寿命。使用 ISO/ANSI Duratomic® 金刚甲镀层刀片还可进一步提高切削参数。

优点:更高的工艺可靠性和生产率。

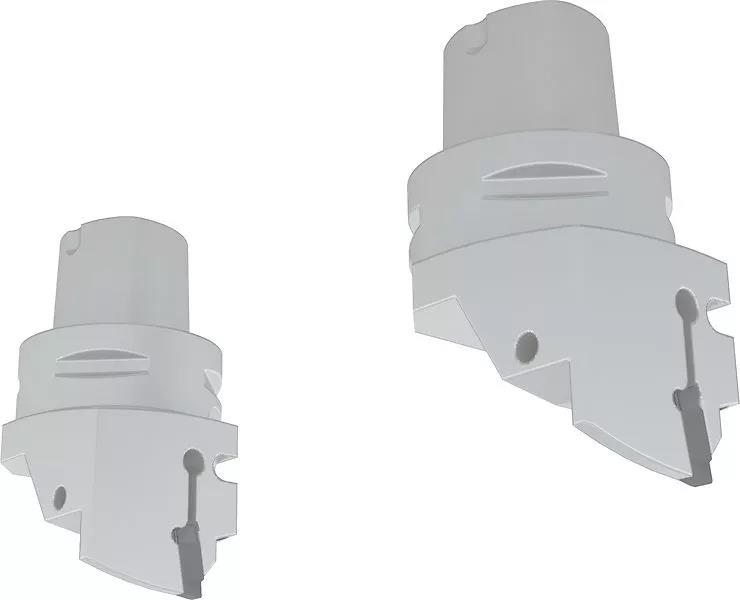

SECO-CAPTO™ JETSTREAM TOOLING® 飞流 MDT 切槽刀具

以高生产率和出色的切屑控制进行外圆仿形切槽加工。

MDT Jetstream 飞流刀具通过顶部压板作为冷却液导流器,将高压冷却液准确的喷射向切削刃口,大大提高断屑和散热效果。MDT 在刀片和刀杆之间的锯齿形接触面为切削过程提供极佳的稳定性。这种优势组合在车削和切槽加工过程中提供了极高的性能和极佳的安全性。

优点:更高的工艺可靠性和生产率。

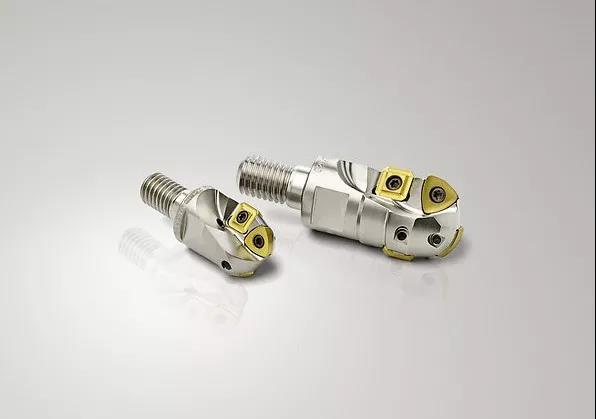

定制球头铣刀

粗加工钢球滚道,在保证加工可靠的同时将生产率最大化。

该定制刀具为具有高金属切除率的新型机床设计,使用了正前角来延长刀具寿命,并最大限度地降低对主轴的冲击。厚实而强壮的刀片提供了高可靠性,特殊的刃口设计允许使用更高进给率。

优点:通过充分发挥机床的性能来降低成本。

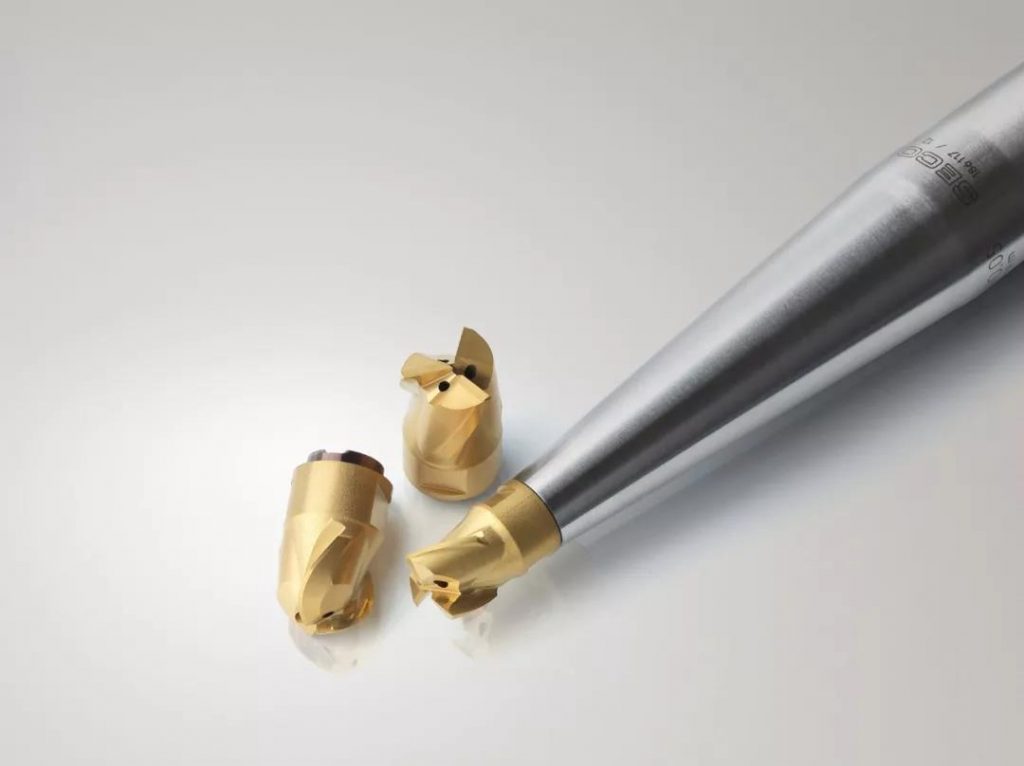

MINIMASTER® PLUS 小魔王

尽可能高效可靠的精加工钢球滚道。

Minimaster Plus 小魔王的切削刃和螺旋角可提供轻快的切削效果,是精加工滚珠坡道的理想手段。另外,刀头独特的夹持系统确保了刀具的高精度和高性能,同时最大限度地减少了成本和换刀时间。刀具带内冷通道有利于排屑,并能进一步提升生产效率。

优点:节省成本、库存和时间,同时达到您所需的精度等级。

加工案例

CV 万向节 – SECO-CAPTO™ MDT 切槽刀具

  • 材料:碳素钢 (SMG 4) 热处理至 HRC 60
  • 冷却方式:干式加工
  • 工序:硬车挡圈槽
  • 加工标准:断续切削
  • 夹具:液压夹头
  • 刀具:C5-CFIL-35060-04

刀片 1:LCGN160404-0400S-LF, CBN200

切削参数

  • Vc: 200 m/min
  • f: 0.05 mm/rev
  • ap: 4 mm

结果:

刀具寿命 = 600 件。
与竞争对手的刀片相比,切削速度提高 33%。
