HAIMER提供创新的冷却系统——冷却喷孔和环绕冷却

微信扫一扫,分享到朋友圈

HAIMER提供创新的冷却系统——冷却喷孔和环绕冷却
收藏 0 0

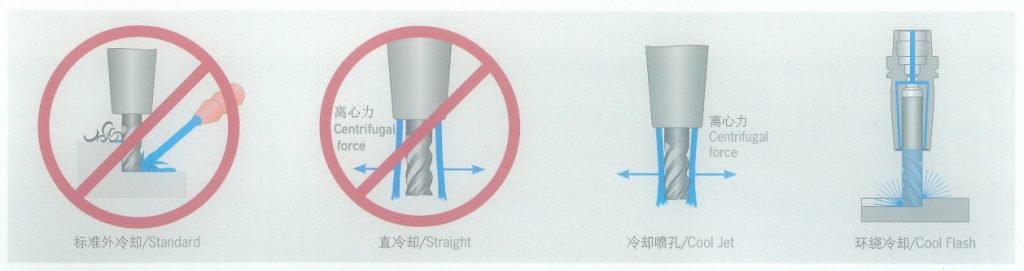

HAIMER提供创新的冷却系统,克服传统冷却方式的弊端

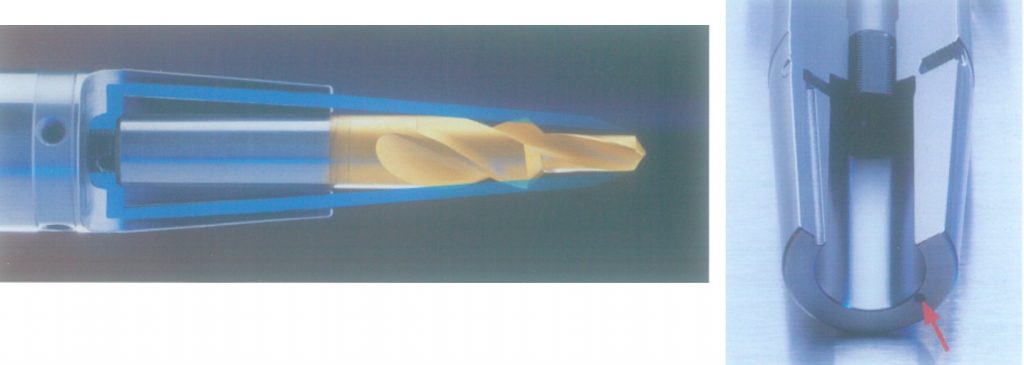

冷却喷孔——一次性清除切屑(Cool Jet—Cut the chip only once)

HAIMER冷却喷孔——一次性清除切屑

使用案例

  • 热缩刀柄
  • HG后拉刀柄
  • 面铣刀刀柄
  • 侧固刀柄

环绕冷却——冷却液直达刀尖(Cool Flash—Coolant Taken To The Top)

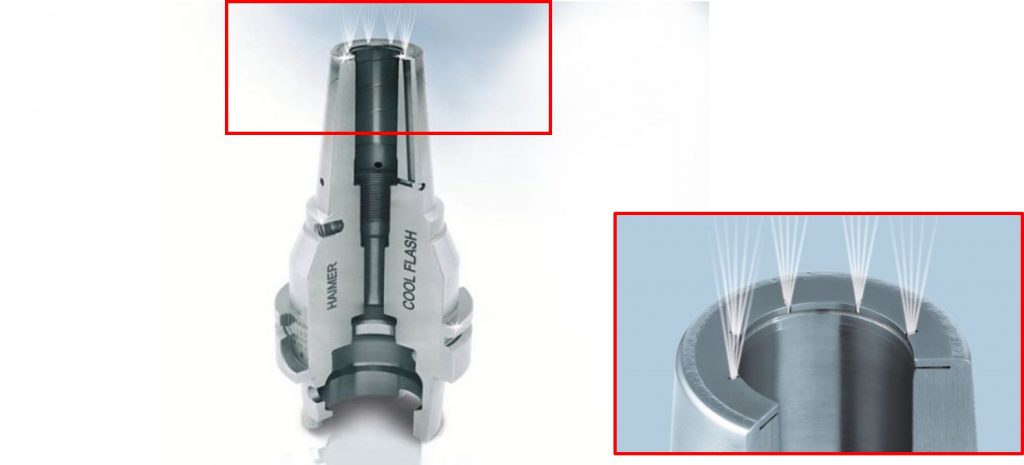

HAIMER的端面环绕冷却方式。冷却液从每一个细缝中喷出,围绕着刀具并且直达切削刃。

HAIMER翰默在现有的Cool Jet(冷却喷孔)系统的基础上开发了Cool Flash(环绕冷却)系统,适用于热缩刀柄,以确保即使在高速加工时也能获得最佳的冷却效果。

功能原理

在Cool Flash系统中(类似于Cool Jet系统),在刀柄中开有冷却孔,冷却液通过该孔被输送到卡盘的端面。在Cool Flash刀柄的端面用激光焊接了一个圆环,圆环内孔的周边有一圈细缝。冷却液在刀柄端面积聚,产生高压,从细缝处输送到刀具的四周,冷却液直接环绕着刀具柄部流动,就像一件封闭的外套,因此对气流不再敏感。在刀具柄部的末端,冷却液被喷入容屑槽,将切屑冲出,并在高压状态下到达刀刃,不会雾化,因而其冷却效果可以大副提升。

易于装拆

环绕冷却系统与HAIMER成熟的冷却喷孔系统的冷却方式类似。环绕冷却系统无须外加套筒或其他辅件来优化冷却液流向,而这些辅件通常会导致热缩刀柄装刀的过程复杂化。带环绕冷却系统的HAIMER热缩刀柄能够像普通热缩刀柄一样装刀、拆刀,此外HAIMER原装热缩刀柄的稳定性、刚性和防干涉的流线型外形都被完整地保留了下来。

优势一览

  • 冷却液直达切削刃
  • 延长刀具寿命达100%
  • 消除切削刀具上的粘屑
  • 同样适用于高转速
  • 优化的跳动精度!无需额外动平衡!
  • 采购成本低,以后可以添加
  • 刀柄直径从6 mm到20 mm均可使用Cool Flash
