DMG MORI成功案例:追求微米级高精度
0 0

70多年来,一流的高加工质量始终是Toni Behr Maschinen & Apparatebau公司的标志。该公司位于慕尼黑附近的格雷弗尔芬,是一家分包制造商,拥有约40 名员工,为机械工程、航空航天、测量技术和电气行业客户生产高精度工件。

多年来Toni Behr公司在车削、铣削、磨削以及现代化数控机床使用方面积累了丰富的经验,使用的机床包括DMG  MORI的17台车削中心和加工中心。2016年,该公司进一步加强与机床制造商的合作,共同制定发展框架。自那时起,Toni  Behr一直使用首批生产的配磨削套件的DMC 125 FD  duoBLOCK加工中心中的一台,该机床配置了客户定制选项、对话式编程的磨削循环和修磨循环。

Toni Behr工厂经理 Ralf Hecht (左)和机床负责人 Christian Retzlaff,2016年安装的带磨削套件的DMC 125 FD duoBLOCK。

Toni Behr工厂经理Ralf Hecht说:“我们的目标是完全满足每一位客户的要求”。“这是多年来我们将加工精度控制在微米级的原因。”该经验已经扩展到该公司服务的各个方面。在需要时,Toni Behr在客户项目开发的初期就为客户提供支持。

一机全能:铣削、车削和磨削

“ 我们评估可行的设计和提供可能的新设计。”员工的技术诀窍和丰富的经验是面向客户理念的重要基础,Ralf Hecht肯定地说:“因此,传授知识十分重要。只有培训好下一代员工,才能满足我们对熟练工的要求。”在Toni Behr,学徒制培训作为技术继续教育的另一种形式扮演着同样重要的角色。

Ralf Hecht确信地说:“只有跟上技术的发展,我们才能持续保持竞争力”。例如,以往是5轴技术和开创性的生产工艺,例如铣 / 车复合加工技术,Toni Behr要在2016再进一步。与DMG MORI试点合作项目包括安装一台带磨削加工能力的DMC 125 FD duoBLOCK高精度加工中心。

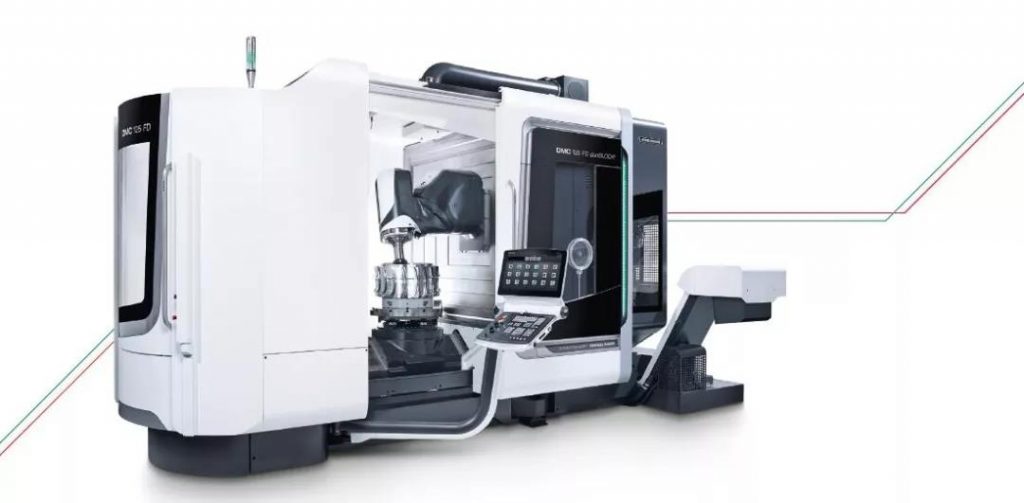

带磨削套件的DMC 125 FD duoBLOCK 加工中心允许一次装夹进行铣削、车削和磨削加工。
特有的技术循环

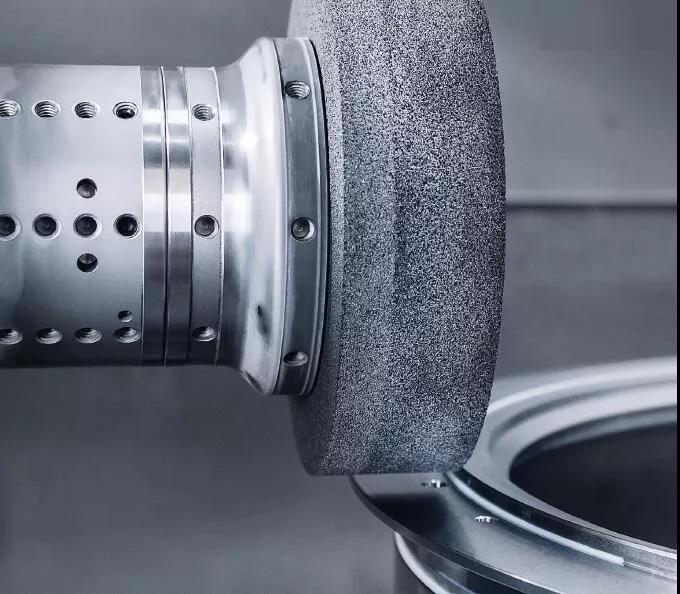

磨削  –  铣削
  • 集成磨削加工技术,确保更高表面质量
  • 内圆、外圆和平面磨削循环以及修磨循环
  • 砂轮接近工件或修整器时,通过机床内置的声控传感器监测距离
  • 内置离心过滤器的1,300 l冷却系统
  • 过滤粒度> 10 μm
  • 选配AKZ喷嘴装置,直接在磨削位置提供更恰当的冷却

集铣削、车削和磨削加工技术于一身

Ralf Hecht回忆安装DMG MORI最新产品时说:“我们希望通过一次装夹进行铣削、车削和磨削加工,显著优化加工工艺”。传统工艺是车削和铣削,然后换机磨削,包括使用DMG MORI集团的太阳工机磨床,Toni Behr现在的全新DMC 125 FD duoBLOCK加工中心可执行更多加工任务,例如无需二次装夹可在磨削后,钻削定位孔。

完整加工使轮廓和位置公差保持在微米级

“ 现在,我们可在一次装夹中执行全部加工,也就是说包括精加工和磨削加工。”该机的高精度套件提供全面的冷却措施,进一步提高机床的热稳定性,即使在变化的环境条件下,也能达到20微米的公差。Ralf  Hecht介绍说:“无需二次装夹的磨削加工能更容易地满足几何公差要求”。这些公差都在数微米以内。

总加工时间缩短达25%

在铣 / 车复合加工中心上进行磨削加工是操作人员可用的全新加工技术,也是一项挑战,Ralf Hecht继续介绍说:“两名操作员,一名原来开车床,另一名原来开铣床,他们都负责DMC 125 FD duoBLOCK加工中心,磨削加工对于他们来说都是全新的技术。”他们很快就掌握了其操作,Toni Behr现在体验到集成磨削技术的优点。由于磨削是日常加工的一部分,因此Ralf Hecht可以很容易地判断加工效果:“DMC 125 FD duoBLOCK的磨削加工效果已媲美传统磨床。而且,还将总加工时间缩短达25 %”。

由于配托盘交换装置,DMC 125 FD duoBLOCK适用于周密组织的生产工艺。在许多情况下,在特殊夹具上夹持工件需要较长的装夹时间。然而,可在前一个工件正在加工时装夹。操作人员还负责工件的设计和编程。Ralf Hecht介绍说:“在加工的同时,他们用SIEMENS NX-CAM完成这些任务”。

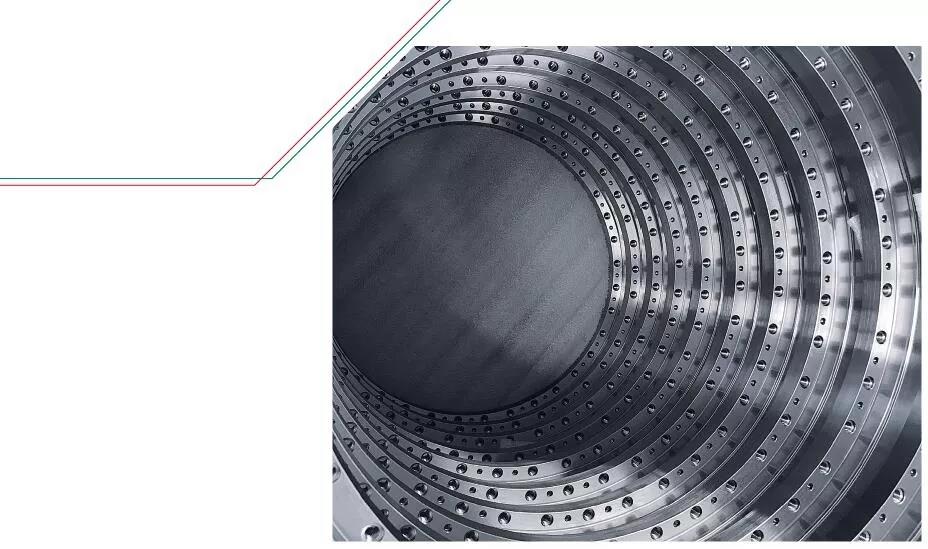

在 DMC 125 FD duoBLOCK 上完整加工航空航天涡轮部件。

确保持续保持竞争力

Toni Behr依靠高精度地加工工件确保竞争力。Ralf Hecht相信客户的未来需求必将更加严格,因此技术进步不可或缺,例如采用带磨削技术的DMC 125 FD duoBLOCK。对整个工艺的要求也在不断提高。Ralf Hecht解释公司于2018年11月搬迁的原因时说:“我们工厂现已达到物流的瓶颈”。“新建更大面积的生产车间将帮助我们进一步优化工艺。”并且还有一项重要优点:“在全空调的生产环境下,我们能更轻松地达到微米级的高精度。”

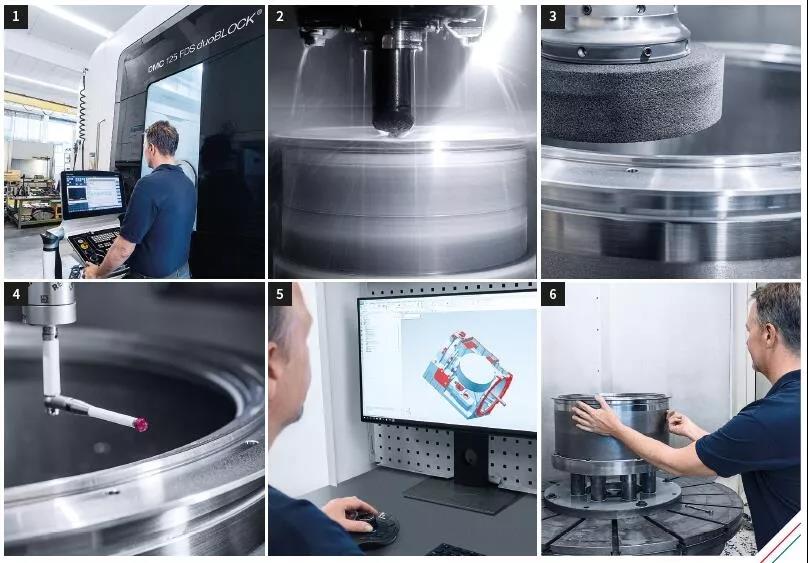

  • 1. DMC 125 FD duoBLOCK是Toni Behr车间中17台DMG MORI机床中的一台。
  • 2 + 3. 带磨削套件的DMC 125 FD duoBLOCK一机全能,拥有铣削、车削和磨削加工能力。
  • 4. Toni Behr以微米级的几何公差领先于竞争对手。
  • 5. 在加工的同时,操作人员用SIEMENS NX-CAM编写工件程序。
  • 6. 配托盘交换装置的DMC 125 FD duoBLOCK允许在加工的同时装夹下个工件。
我还没有学会写个人说明!

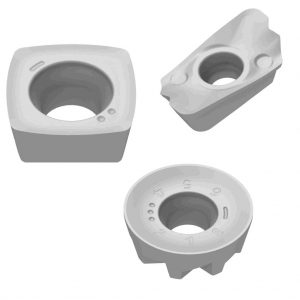

森拉天时:新的铣削材质等级提高了生产率
