6面完整加工:DMG MORI 配GX桁架机械臂的NLX车铣复合中心

微信扫一扫,分享到朋友圈

6面完整加工:DMG MORI 配GX桁架机械臂的NLX车铣复合中心
收藏 0 0

6面完整加工

亮点
  • +NLX 2500 SY | 700配副主轴,拥有6面完整加工能力
  • +最大棒料加工尺寸达ø 80 mm
  • +最大盘类件尺寸达ø 366 mm
  • +最大车削长度达705 mm
  • 转速达10,000 rpm的BMT刀塔:更强加工能力和更高铣削精度
  • 所有轴均配滑动硬轨:更高减振性能和更高动态刚性
  • 行程 100 MM的Y轴:偏心加工
  • 带自动化系统:最大夹持 工件直径达ø 200 mm和长度达150 mm,最大搬运重量达2×10 kg。
特有的DMG MORI滚齿技术循环
  • +齿轮参数的对话式编程
  • +可加工直齿、螺旋齿和蜗轮
  • +可用滚刀和侧铣刀
  • +铣刀“转移”功能最大限度地延长刀具寿命
  • +可达精度等级≤DIN 7级

NLX 2500的GX 10 T桁架机械臂

全集成的自动化解决方案 – 通过CELOS系统简化操作

亮点

  • +最大工件直径达ø 200 mm,长度达150 mm,最大搬运重量达2 ×10 kg
  • +堆垛式料仓,2个搬送工位和10或20托盘;每个托盘承重达75 kg
  • +高速机械臂:X / Z轴最高速度达75 / 90 m/min
  • +双夹爪的搬送机械臂的干涉轮廓更小
  • +通过桁架机械臂可连接多台机床
堆垛式料仓的每个托盘承重达75 kg

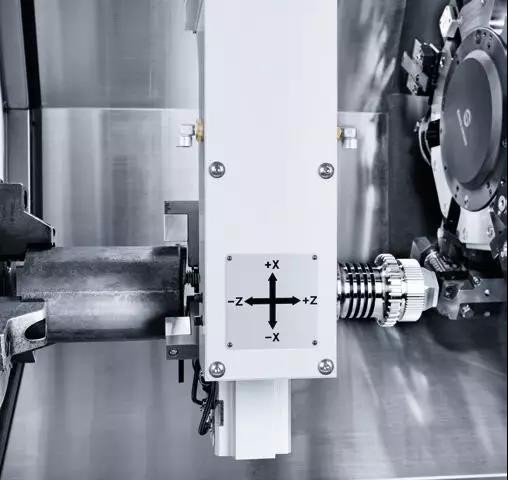

双夹爪,载重能力达2 × 10 kg
