精雕高速加工中心JDMR600_A15SH

微信扫一扫,分享到朋友圈

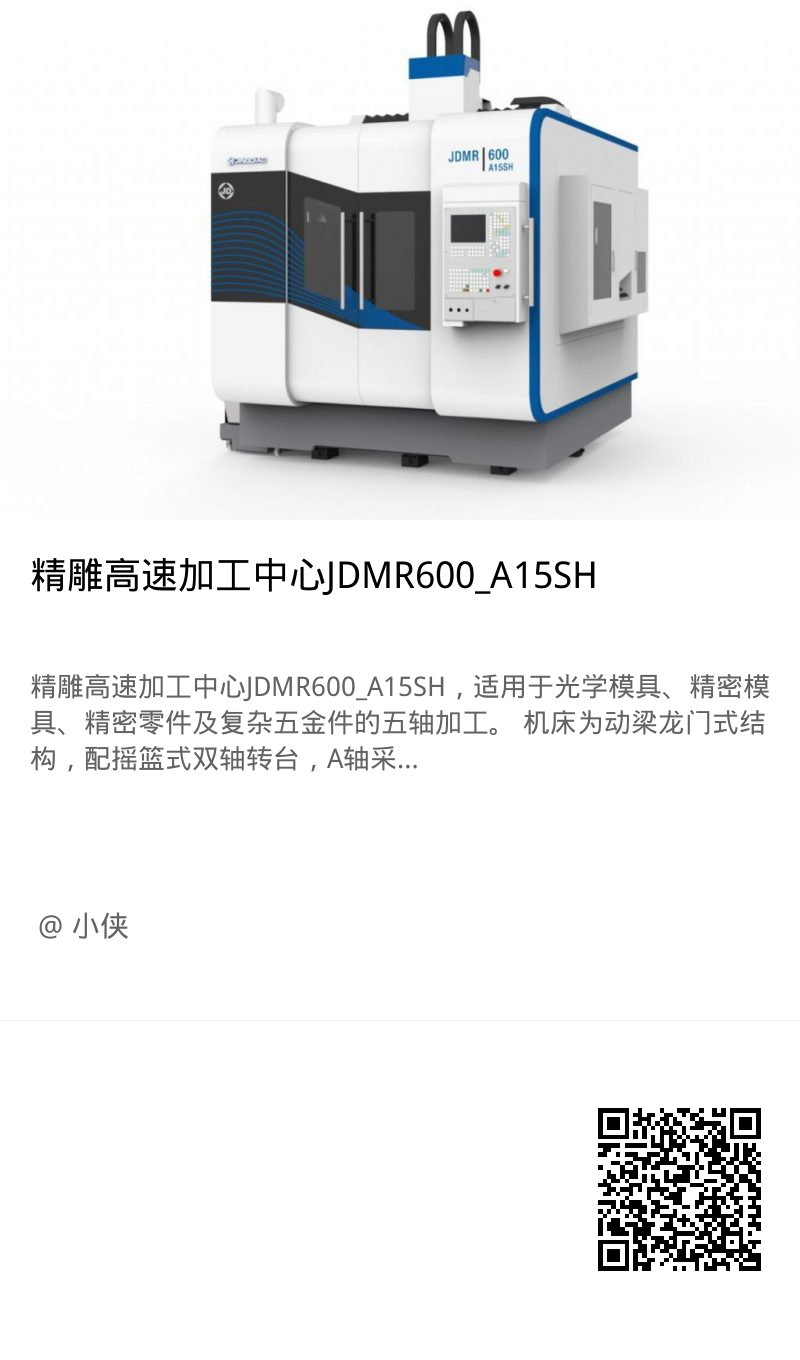

精雕高速加工中心JDMR600_A15SH
收藏 0 0

精雕高速加工中心JDMR600_A15SH,适用于光学模具、精密模具、精密零件及复杂五金件的五轴加工。

  • 机床为动梁龙门式结构,配摇篮式双轴转台,A轴采用双驱技术。
  • 具有“0.1μ进给和1μ切削”能力,抑振能力强,刀具磨损小。
  • 采用软件模拟加工过程,优化工艺要素,提升了工艺过程的安全性。
  • “在机测量和智能修正”工件位置和尺寸偏差,提升了加工尺寸的准确度。
  • 采用 Φ 150高速同步电主轴,切削能力和加工效率显著提升,铣、磨、钻、镗、攻等复合加工能力更强。

精雕JDMR600_A15SH技术参数

项目标准值
X/Y/Z轴运动定位精度0.003/0.003/0.003mm
A/C轴运动定位精度8″/8″
X/Y/Z轴重复定位精度0.002/0.002/0.002mm
A/C轴重复定位精度5″/5″
X/Y/Z轴工作行程650/600/500mm
A/C轴回转角度-120°~90°/360°
工作台直径Φ630m
最大工作负重400kg
主轴最高转速20000rpm
刀柄规格HSK-A50
刀库容量53(链式刀库)
X/Y/Z轴快速移动速度15m/min
A/C轴快速旋转速度30/50rpm
X/Y/Z轴最高切削进给速度10m/min
A/C轴最高切削进给速度15/25rpm
驱动系统交流伺服
工作电压三相380V/50Hz
气源压力≥0.52MPa
机床总重量12000kg

上述位置参数参照国际标准ISO230-2标定。

标准配置

  • 北京精雕JD50数控系统
  • 正版精雕CAD/CAM软件SurfMill8.0
  • 电主轴及转台制冷机
  • 链式刀库
  • 直驱双轴转台
  • 刮板式排屑器
  • 接触式对刀仪
  • 手轮控制器

可选配置

  • 油雾分离系统
  • 切削液冷却系统
  • 袋式过滤系统
  • 精雕在机测量系统
  • 激光对刀仪
  • 切削液箱

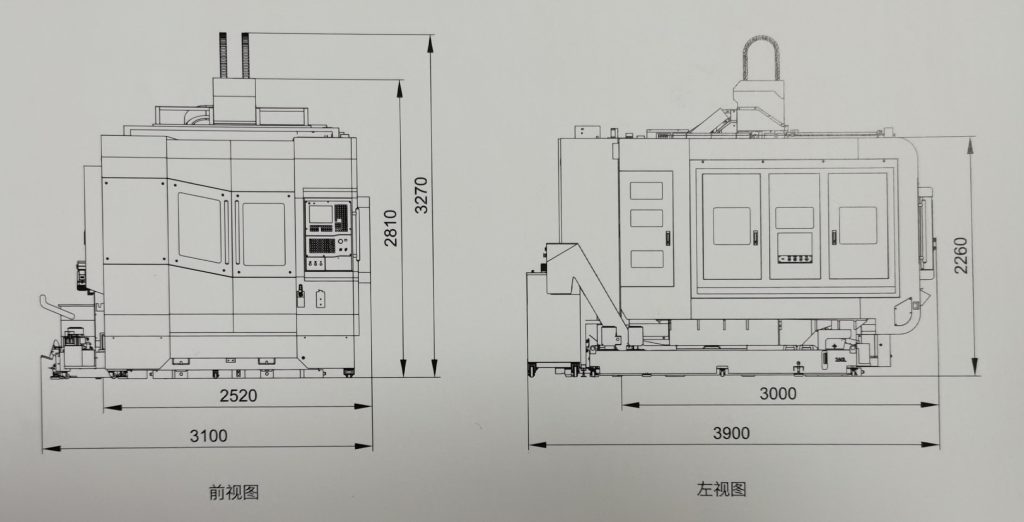

安装尺寸
