森拉天时WNT推出用于圆形零件的夹持系统:SBF-3

微信扫一扫,分享到朋友圈

森拉天时WNT推出用于圆形零件的夹持系统:SBF-3
收藏 0 0

圆形零件的激动人心的时刻

正确合理的夹持系统通常会改变圆形零件的加工结果。现在我们拥有全新的圆形零件的夹持系统解决方案,即森拉天时WNT Performance 系列SBF-3 固定式 3 爪卡盘。SBF-3 三爪卡盘的优势在于此夹持可与MNG 机械式零点系统和 PNG 气动式零点系统配合使用,将夹具辅助时间和非生产时间降至最低。

快速更换卡爪系统是快速更换的保证,只需按下快换按钮,可在一分钟内更换成带侧齿的卡爪,且有很高的重复定位精度。经过优化的楔杆驱动器结构和润滑系统,可保证加工过程中的夹持安全性,可保持的最大锁紧力在100 kN/180 kN (取决于 SBF-3 的尺寸)。

固定式 3 爪卡盘优点

  •  简单易换 SBF-3 快速换爪系统,可最大限度地减少夹具的调整时间
  •  3 爪卡盘具有出色的爪更换重复定位精度
  • 100 kN 和 180 kN 的持续的高夹持力,确保加工过程中的安全性
  • SBF-3 可灵活夹持大小工件
  • 操作安全性高
  • 经全方位磨削和研磨,使用寿命长

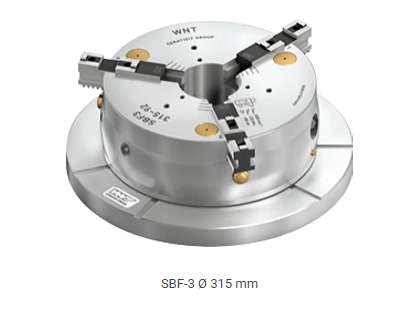

  • 有 SBF-3 Ø200 mm和 SBF-3 Ø315 mm两种型号可供选择,每个都带有一个夹紧拉丁、与MNG 和 PNG 兼容的基础板、一套 GBA 基爪, SB-H 阶梯爪,和六个锁紧螺钉。

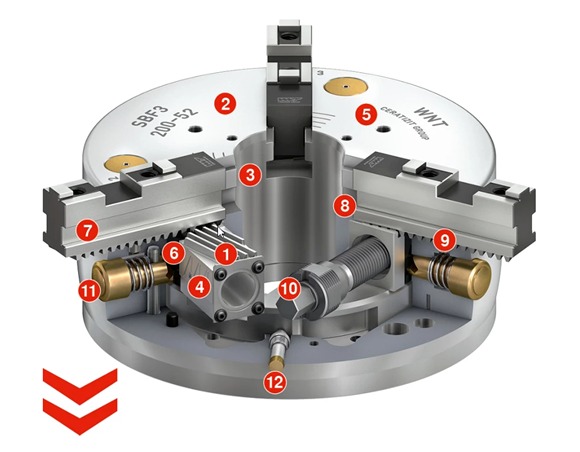

1. 楔形杆驱动  获得出色的加工效果

2. 极其坚硬的基体  更长的使用寿命和更高的精度 – 即使在最高的夹紧力下也是如此

3. 大孔径  用于加工所有常见的棒材直径(可选:扩大通孔)

4. 优化的润滑系统  以获得高效率

5. 安装螺纹  用于工件止挡块或盖板

6. 快速换爪系统  单次释放卡爪,使得夹具调整时间短,

7. 带侧齿的底座卡爪(SFG)

8. 锁紧机构  保证基牙与楔齿的安全啮合

9. 接合销  用于预设底座卡爪的位置

10. 通过六角连接驱动  操作更加简单

11. 更换夹爪的按钮  辅助时间短

12. 指示螺钉  用于手动夹紧卡盘的可视余量观察
