LAMINA拉芈那多功能铣削 用于90°方肩以及快进给铣削

微信扫一扫,分享到朋友圈

LAMINA拉芈那多功能铣削 用于90°方肩以及快进给铣削
收藏 0 0

三种刀片 两种应用 一种刀匣

Lamina Technologies推出全新的多功能铣削产品系列。LT752*系列刀体,被设计能同时用于90°方肩和快进给铣削。简单地把APKT 060204 PDTR刀片换成APKT 0602-HF刀片或者更具有优势的APKW 0602-HF刀片,就能够更改应用。所有的三种刀片只搭配高端的Multi-Mat LT 3000铣削刀片材质等级。

多功能铣削
  • 同一种铣削刀体可用于90°方肩和快进给铣削加工
  • 螺旋切削刃设计能够在这两种应用中提供顺畅的切削
  • 更少的存货以降低成本
  • 在工况较差或者功率较低的机床条件下,也具有极高的金属去除率
  • 精确的垂直90°方肩铣削
  • 不同齿距的设计减少震动风险
  • 特别适合小直径粗、精铣槽

请注意,我们的LT 751铣削刀盘并不是多功能的。尽管可以将APKT 060402 PDTR刀片安装在LT 751和LT 752刀盘上,但是APKT 0602-HF刀片和APKW 0602-HF刀片仅仅只能安装在LT 752产品上。

小刀片
高效率
提高生产率

与大刀片相比
  • 相同直径拥有更多的齿数,可以提高有效的进给率
  • 针对工况较差或者功率较低机床情况,降低每齿进给能够地带来更顺畅的切削以及更小的切削阻力,具有较大优势
  • 甚至在最小直径(10mm)的刀盘上都拥有二个齿,提供更高的稳定性
与整硬立铣刀相比
  • 在粗加工和半精加工中替代整硬立铣刀,可实质性地降低成本
  • 不必重磨,只需要简单地转换刀片切削刃
  • 最小化消耗硬质合金意味着更低的财务成本和环境成本
  • 钢制刀盘能改善抗震动和不稳定性
测试报告

三种刀片
两种材质

拉芈那MAGIA和MAGIA PRO刀片材质等级

MAGIA材质

选择正确的高端铣削材质等级。

推荐LT 3000——用于常规加工
  • 渐进的可预见的刀具磨损。我们Multi-Mat LT 3000刀片最外层的银色涂层能够在磨损的刃口上展示出更大的对比性,使得我们可以分辨出哪些刃口已经被使用以及磨损程度。
  • 更通用以及广泛的应用范围。高精密的涂层,使得LT 3000增加了其通用性和宽泛的应用范围,能够应用在比LT 30更高和更低线速度加工。
LT 3130——推荐用于加工钢件和不锈钢
  • Magia Pro(LT 3130)拥有独特的设计,能够在钢件和不锈钢加工中表现出色。
  • 低摩擦系数降低了热量产生以及在高速铣削时提供了出色的热稳定性。
  • 更高的硬度实现了对刀具寿命实质的改进和抵制异常的磨损,能减少加工的停顿。

刀盘范围

由于这些刀片的尺寸较小,推荐全程都使用预设扭矩扳手(0.4Nm)。而在装配时,推荐用手指装夹拧紧刀片。

全新多种包装立铣刀套装

Lamina Technologies非常愉快地介绍多功能的铣削套装。

套装中包括三种最受欢迎的刀体直径(φ10mm、12mm、16mm),同时配有预置的扭矩扳手,尤其针对微小刀片和螺钉的使用。

同时,也包含了每种各10片的APKT 060204 PDTR刀片以及全新的APKT 0602-HF和APKW 0602-HF刀片,仅搭配Lamina可靠的Multi-Mat刀片材质LT 3000。

KIT# K0003696
产品规格样本号产品编号
APKT 060204 PDTR LT 3000M000402610
APKT 0602-HF LT 3000M000429610
APKW 0602-HF LT 3000M000429710
LT 752 C-W-D010/2M20030981
LT 752 C-W-D012/3M20030991
LT 752 C-W-D016/4M20031711
Screw Driver HandleM20029221
Preset Adapter 0.4NmM20029231
Torx Plus BitM20030641

程序信息

应用参数

方肩铣削——APKT 060204-PDR
快进给铣削——APKT& APKW 0602-HF
程序半径

未切削区域=未切削厚度,最大的不匹配在于程序圆角半径和实际加工轮廓之间。

螺旋铣削

类似螺旋铣削的圆周移动,工作台进给必须缓慢,按下图所示进行补偿。

我还没有学会写个人说明!

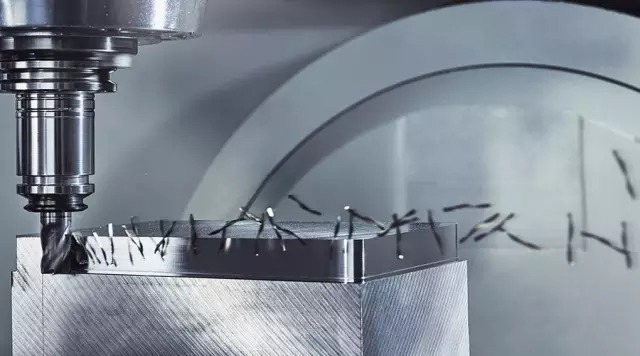

REGOFIX:为什么我们不做热胀刀柄?——因为心疼你烫伤的手

上一篇

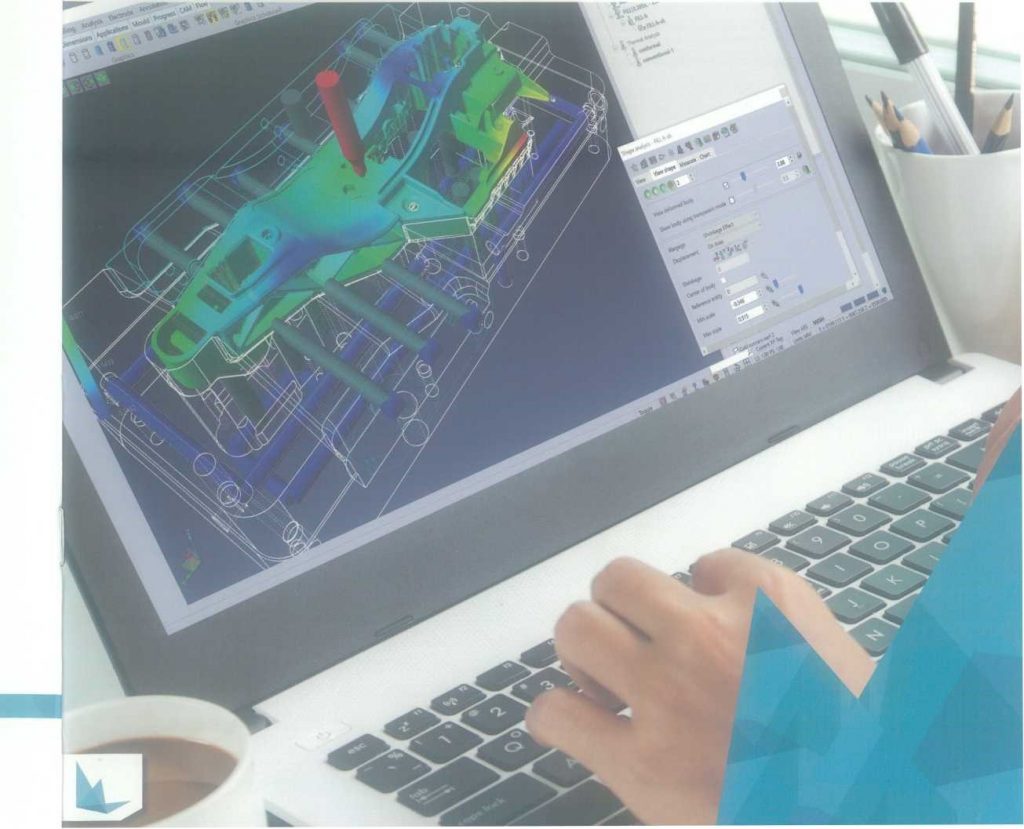

MOULD MAKING:模具设计制造一体化CAD/CAM/CAE解决方案
