瓦尔特M4000刀具—高效成就通用

微信扫一扫,分享到朋友圈

瓦尔特M4000刀具—高效成就通用
收藏 0 0

瓦尔特WALTER M4000综合优势技术能力整合在一个通用系统中。

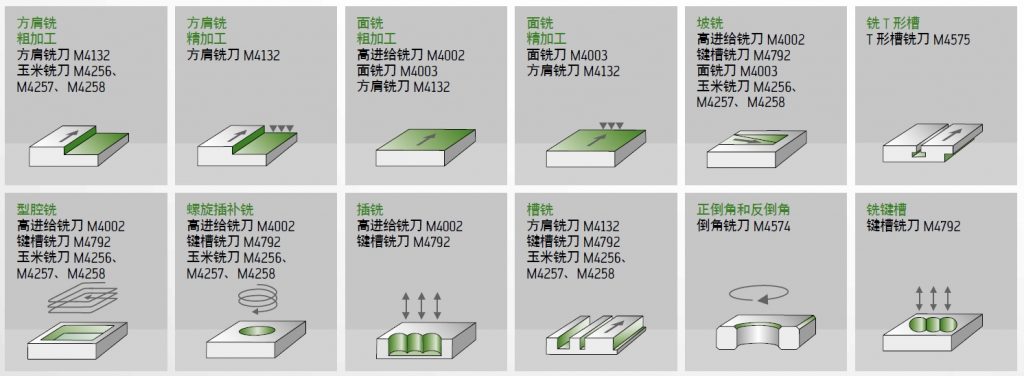

瓦尔特M4000系列铣刀应用范围

方肩铣刀M4132的直径从25到80mm,切深ap最大可以到9mm。刀柄类型有ScrewFit、Weldon侧固式刀柄、套式接口。

高进给铣刀M4002直径从25-66mm,切深最大1.5mm,刀柄类型有ScrewFit和套式接口。

倒角铣刀M4574直径从12mm到32mm,k=45°,刀柄类型有ScrewFit和圆柱柄。

改系列到使用可转位刀片SD…09T3..

一种可转位刀片形状解决所有问题

铣削经济——十分灵活

对铣削时有很多选择的用户来说,M4000是合适的通用系统化解决方案:M4000凭借一种可转位刀片形状胜任所有加工任务。

无论是方肩铣刀、高进给铣刀还是倒角铣刀,一种刀片可以用在所有M4000系列铣刀上。

单单从较低的库存费用和采购费用这一点,就可以看出使用该系统可以获得巨大的经济效益。此外,M4000系列刀具操作极其简单,性能参数表现不俗,是最高效率的有力保证。

坚持不懈地追求经济与高效

狭长的系统,宽广的定位

最高效用——简单明了

瓦尔特刀体和可转位刀片可应用于任何场合,工艺可靠性不再只是 纸上谈兵。即使像M4000这样的通用刀具解决方案,在这方面也无丝毫妥协。从切削刀具材料起就 已确立了决定性的优势。利用系统可转位刀片的全部能力,几乎可以高效地进行所有加工。

整个M4000铣刀家族,包括未来出现的刀具,都可以使用同一种形状的可转位刀片。

无论是倒角铣刀、方肩铣刀还是高进给铣刀,所有系列可转位刀片能够安装在每个M4000刀体上。

根据应用情况可选择两种不同的槽型:通用型-F57和稳定型-D57。后刀面上特殊的波状表面确保随时一目了然:因为不同的槽型通过外观就能很容易地分辨出来。稳定槽型仅带有一个波纹,而通用槽型在后刀面上有两个波纹。

M4132刀具每个工件的切削材质成本比同类最高降低50%,刀具寿命最大可提升130%。

此外,系列可转位刀片在前刀面带有不同的图形标记,在更换切削刃时用作定向辅助。M4000系统还可以做到更多。应用领域向上无限开放,也接受特殊的可转位刀片。在产品目录中有一款用于高进给铣刀的带修光刃的周边烧结刀片,可以改善工件的表面质量。而另外一种带较大刀尖圆角半径的型号则提供最大切削刃稳定性。

作为可选产品,专门为M4132方肩铣刀提供一款另外带有修光刃带的周边磨削可转位刀片,用于实现最高精度。

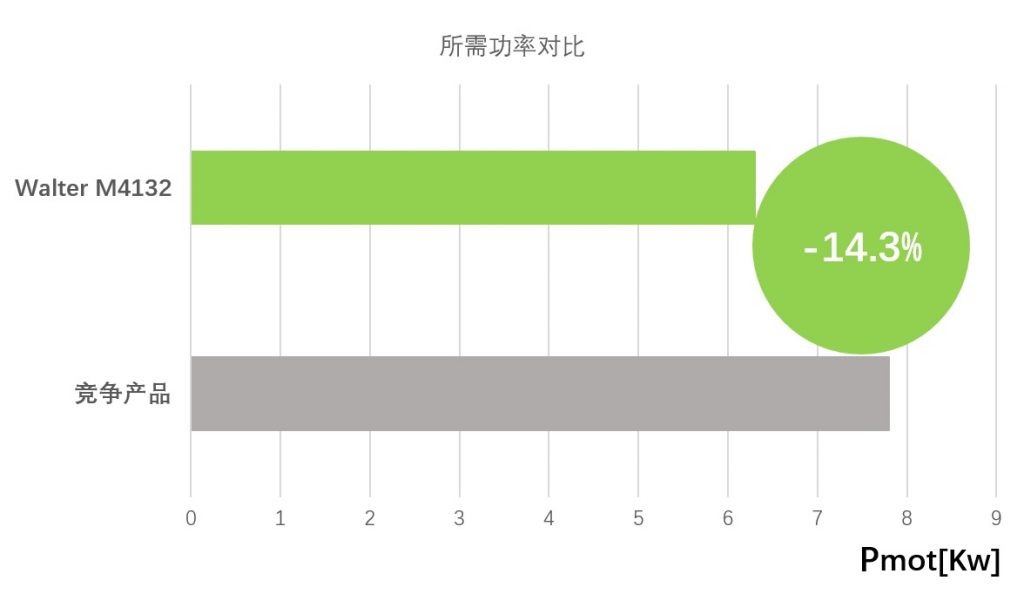

WALTER M4000切削案例

工件材料42CrMo4
刀具直径Dc[mm]63
切削速度Vc[m/min]188
每齿进给量fz[mm]0.2
切削深度ap[mm]3
切削宽度ae[mm]31.5
冷却液干式
