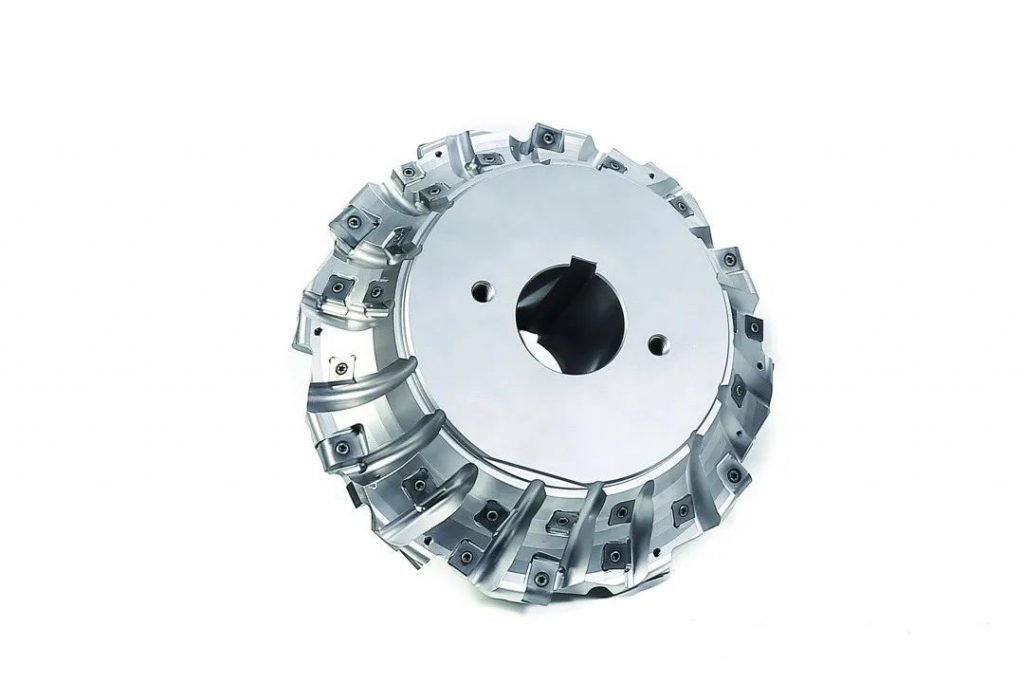

机夹式齿轮铣刀主要应用于高速铣齿机或滚齿机,铣去齿轮齿形的绝大部分余量,为后续的精加工做准备。铣刀一般为盘形结构,直径200~450mm,安装孔直径60~100mm,总厚度通常在80~120mm之间,驱动方式为双面平行端面键或者轴向键,铣刀采用刀片切向立装结构,粗铣刀齿形多为刀片搭接形成,精铣刀为整片刀片成形铣削。多用于大模数齿轮的粗精加工。
产品介绍
1. 技术特点
恒锋针对不同的被加工材质选取合适的刀片牌号及涂层牌号,采用国际先进的制造及检测设备,保证制造精度;
采用优化的刀片布局,大大降低切削力,加工过程噪音低,加工效率高,零件不发生变形。
2. 产品规格
恒锋可生产直径≤φ500,模数M6~M36,机夹式齿轮粗/精铣刀。
3. 产品应用
机夹式齿轮粗/精铣刀应用于大模数齿轮、齿条的粗/精加工,加工效率高,切削进给大,刀片可换,单件的加工成本低,切削线速度可达Vc=120~150m/min,单齿进给Fz可达0.25~0.35MM,机夹式齿轮粗铣刀的加工余量控制可达0.2mm,刀具型线精度可达±0.015mm。
应用案例
齿轮参数:
- 模数16 齿数15 压力角20° 螺旋角0°
- 齿面宽度:130mm
- 齿轮材料:22CrMo
- 齿坯硬度:165-190HB
切削参数:
- 线速度:135m/min
- 进给速度:240mm/min
刀具参数:
- 刀具直径:φ270
- 刀具有效齿数ZEFF=6/3
- 单刃加工寿命8件(15m切削总长)
- 机床条件:格里森P600
