可有效防止刀具被拉出的CoroChuck® 930夹套

微信扫一扫,分享到朋友圈

可有效防止刀具被拉出的CoroChuck® 930夹套
收藏 0 0

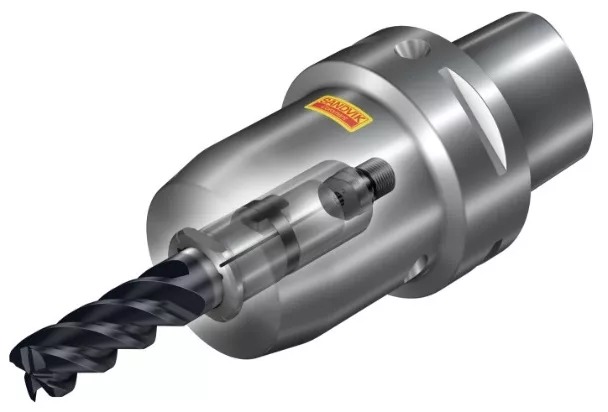

山特维克可乐满为其CoroChuck® 930高精度液压夹头推出了一款新的夹套。
这款配合Weldon刀柄设计的新夹套采用机械式锁紧接口,可在生产贵重工件和/或在要求高切削参数的机械加工时有效防止刀具被拉出或移动。

亮点特性

在生产高附加值工件时,如航空机匣和发动机组件,要求带有Weldon刀柄的刀具夹持长度不能发生变化(即不被拉出),以保证加工精度,这在竞争激烈的制造业领域至关重要。

山特维克可乐满全球产品经理说:“生产工程师和管理者总是承受着最小化成本和最大化利润的双重压力。这些想法驱使我们开发新的夹套。”

机械锁紧接口在夹套与夹头之间、夹套与刀柄之间起到稳定链接作用。夹套和夹头都处于锁定状态,可以确保刀具不会有任何被拉出的状况,从而可以提高重载加工的生产率。

更多优点

夹套易于与CoroChuck 930卡盘组装,无论是细长型夹头还是重载型夹头,同时,保证Welden圆柱柄被夹持后提供高精度的刀具跳动。此外,冷却液可以通过夹套中心,为刀具提供安全和稳定的冷却液供应。

最终,这种新的解决方案将有利于机械加工车间在重载工况下对高可靠性的需求。刀具无拉出、无移动,可以有效的避免由于返工或报废昂贵的工件而带来的巨额成本。刀具被拉出会使刀具的有效长度变长,超出机床编程长度,从而导致产生尺寸不正确或有碰撞风险等。

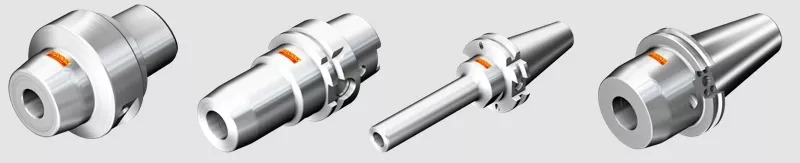

此夹套可应用于各种常见的Weldon刀柄规格。附件包括装配工具和固定螺丝。

客户案例

使用CoroChuck 930 (配新款夹套) 在车铣复合设备上进行铣削加工

加工材料:42CrMo4合金钢的双螺杆加工

切削参数:

主轴转速3220 rpm

进给速度1500 mm/min (590英寸/分钟)

切深10 mm (0.394英寸) (公称)

切宽20 mm (0.787英寸)

结论:机械锁紧接口使刀具无拉出,并保证了稳定的加工过程。此外,更长刀具寿命带来了生产效率的提高。
