HyperMILL助您加工叶轮叶盘更得心应手

微信扫一扫,分享到朋友圈

HyperMILL助您加工叶轮叶盘更得心应手
收藏 0 0

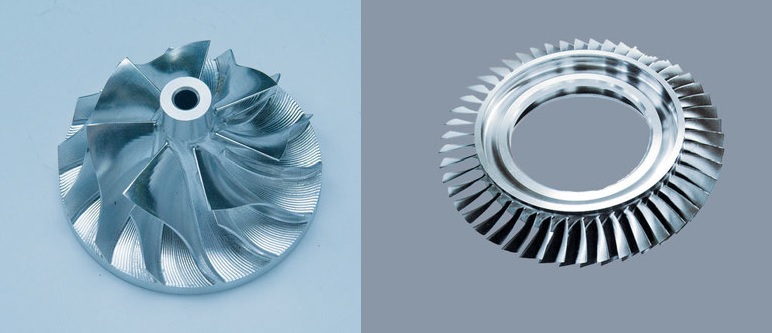

使用hyperMILL简单而不失专业的叶轮模组,使得叶轮、叶盘的加工变得前所未有地简单。

整合的自动化功能将减少大量的参数设置时间。简洁直观的可视化图形,提醒操作界面确保能快速上手。更为重要的是,可靠的干涉检查及自动避让功能保证工艺的安全性及加工效率。

使用hyperMILL加工叶轮和叶盘的优点:

全面性:采用此专用模块,加工叶轮所需要的全部策略可以在弹指之间定义完成。包括:叶轮粗加工、叶轮插铣式粗加工、叶轮流道面加工、叶片加工、以及边缘加工等。这额加工策略中也包含了更多的特殊运用。

简明扼要:自动化的功能只需要您输入几个最少的参数定义,基于图形化的操作界面使参数的定义更加简捷。这就意味着编程的工作不需要有太多的加工经验及工艺基础。

通用性数据:CAD的数据不需要严格的几何限定,CAD的通用数据意味着可以使得加工策略得以运用。完全没有必要藉由其他的CAM软件进行辅助,此外,叶轮策略使锥度刀、圆球刀、圆鼻刀的运用得以实现。

快速:hyperMILL以特征加工技术著称,特征的定义可以涵盖整个叶轮加工模块。将几何定位类似的叶轮以外部VIA的方式输入,参数可以反复连续的进行使用。随后的图形设计变更或新的程序编制在弹指间实现。

安全-无懈可击:强劲的刀具容许高进给参数。实践证明hyperMILL的高水准干涉检查功能无懈可击。在操作过程中可以对干涉的策略进行选择,沿Z-轴或者沿两相对叶片间的倾斜线。最合理的刀轴角度保证最合理的刀具运用。

hyperMILL适用于叶轮、叶盘加工的模块如下:

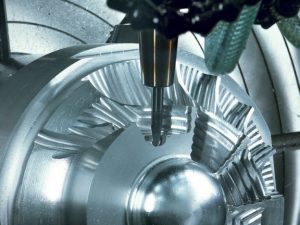

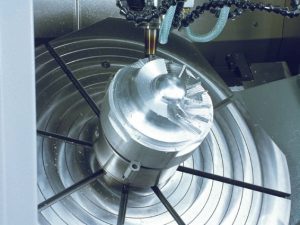

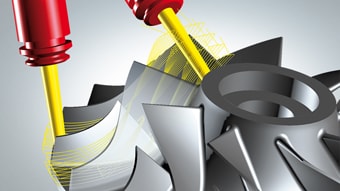

叶轮粗加工:在此开粗的策略中,可以对预留的毛坯或者半精加工后的零件开始做连续的加工,达到快速、恒定、高速的材料去除效果。

hyperMILL叶轮粗加工模块

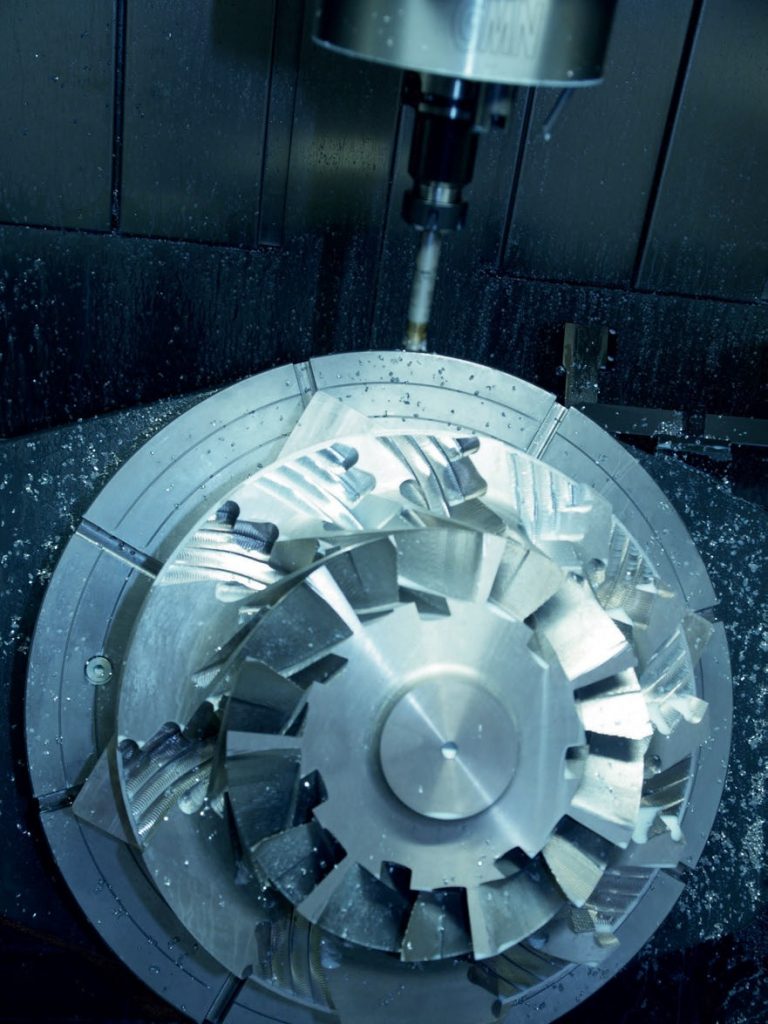

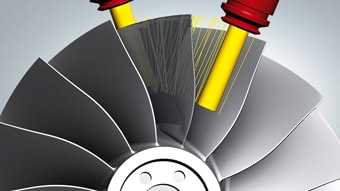

叶轮插铣粗加工: 如果使用细长刀具不能进行高效加工,则可选择插铣粗加工。此工序是一个可选的模块,可使用最坚固的刀具在叶片之间打开一个型腔。

hyperMILL插铣

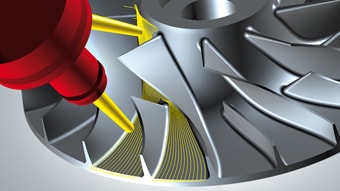

叶轮流道精加工:刀具路径配置文件可根据各个客户的要求调整流道的空气动力学行为和外观。此加工策略也适用于叶片附近的残余加工。

hyperMILL 流道精加工

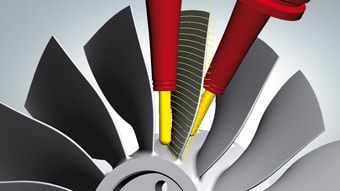

叶轮点铣削:此 HSC 策略的特点是刀具在接触点的连续螺旋加工运动。即使对高度弯曲的叶片,也能进行高质量的铣削。

hyperMILL 点铣加工

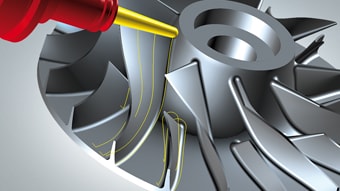

叶轮侧刃铣削:适用于叶片为直纹面的叶轮加工。如果可在叶片曲面上进行非常精确的侧刃切削,那么便可使用侧刃铣削循环。hyperMILL® 5AXIS 可自动计算最佳刀具触点,从而缩短加工时间。

hyperMILL 侧刃铣削

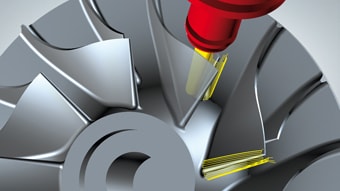

叶轮边缘铣削:此加工策略适用于前缘和后缘在单步操作中无法与流线区域同时生成的情况。

hyperMILL 边缘加工

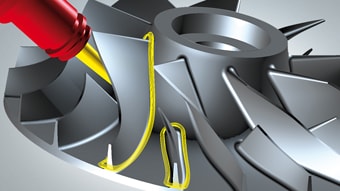

叶轮圆角铣削:流道与叶片曲面之间的半径不同时,非常适合使用此策略。此策略还可以简化残料加工,选择叶片和流道加工最佳刀具的基本要求。

hyperMILL 圆角加工
我还没有学会写个人说明!

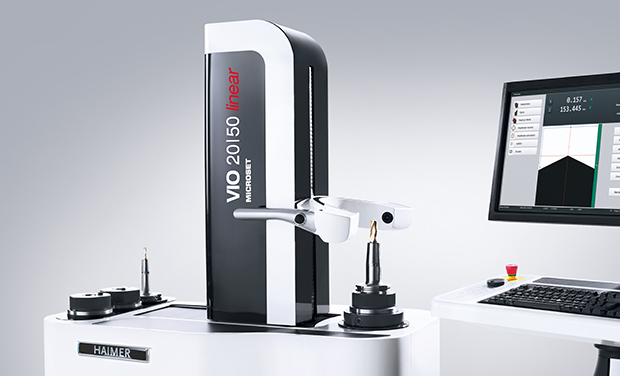

使用翰默HAIMER对刀仪的十大理由
