Mikron HSM 500 Graphite加工变速箱箱体电极的应用说明

微信扫一扫,分享到朋友圈

Mikron HSM 500 Graphite加工变速箱箱体电极的应用说明
0 0

石墨电极能够提高电火花成形加工生产力并降低成本。然而,这些应用本身极具挑战性。变速箱电极已用专用的石墨刀具完成加工。

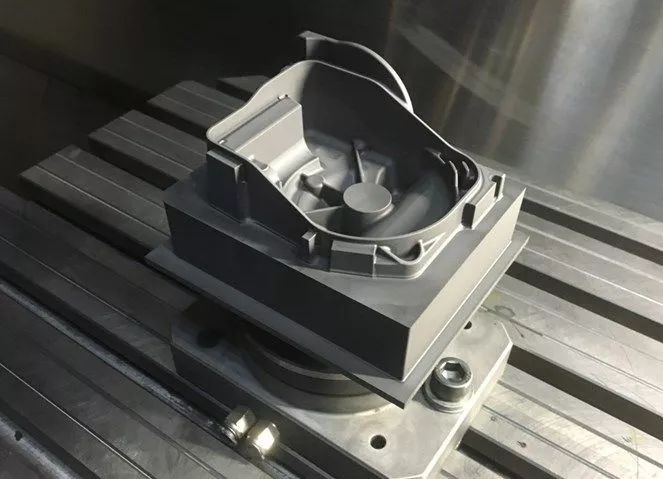

变速箱箱体电极

Step-Tec HVC140主轴转速达30,000 rpm,其独特的设计能确保更高精度和油液密封性要求,能确保复杂工件的加工对高精度和高速度的要求,例如本例的变速箱电极工件。由于该机拥有市场上领先的高速加工性能,结合以上主轴优点,加工时间从7小时缩短到仅3.5小时,单件成本降低达40%。

基本信息

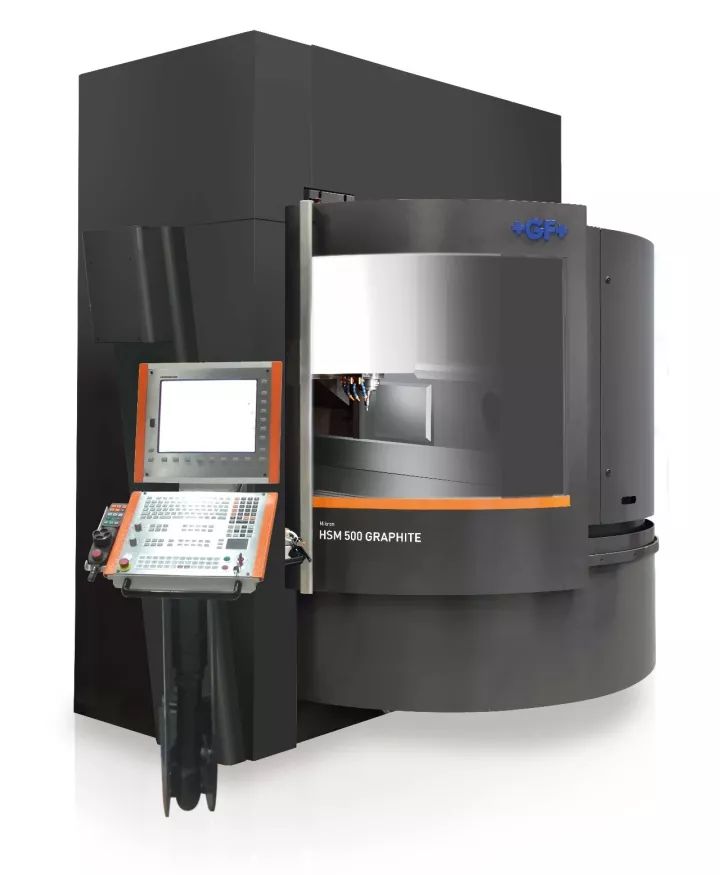

Mikron HSM 500 Graphite 高速石墨加工中心
要求
  1. 精度:±0.01mm
  2. 加工时间:3.5小时
  3. 表面质量:无振纹
工件
  • 尺寸:125×100 x100mm
  • 材质:TOYO ISO-63
  • 硬度:HS 64
机床
  • 型号:Mikron HSM 500 Graphite
  • 主轴:HSK E40(30,000 rpm)
优点

1. 高质量电主轴

2. 高刚性的人造大理石床身

3. 高精度的工件需要高精度的模具

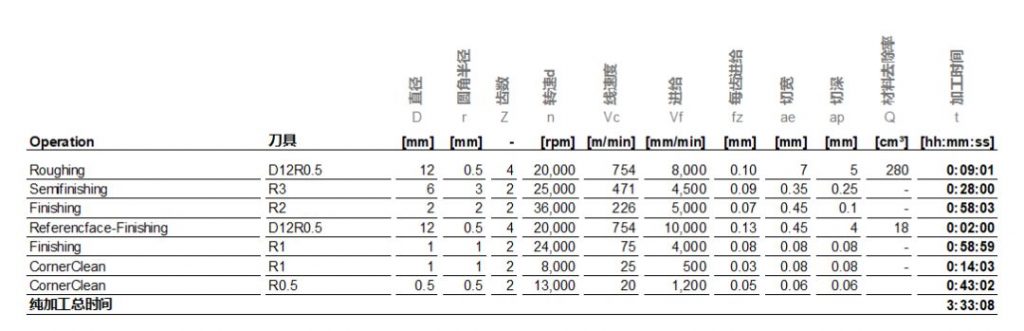

切削参数
提高生产力

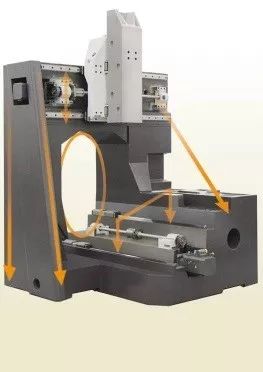

高强度的O形结构,提高整机刚性。大进给和耐冲击的圆弧可转位刀片,轻松进行高效率的粗加工。人造大理石床身的减振性能优于铸铁材质达6倍。人造大理石床身抗老化且无需润滑或冷却,降低模具成本。

100%合格的成品工件

精度高达±0.005mm,该机的Step-Tec主轴确保更高精度和严格油液密封性。主轴转速达30,000 RPM和功率达13.5 KW,确保石墨模具达到高精度。机床支撑接触面周围的热稳定性优于1.7 K。
