HyperMill CAM软件有助于NASA的知识探索

微信扫一扫,分享到朋友圈

HyperMill CAM软件有助于NASA的知识探索
收藏 0 0

全球CAD/CAM软件解决方案的开发商Open Mind Technologies 美国公司宣布,Ramco Machine LLC(马萨诸塞州Rowley)正在利用hyperMILL CAM软件和五轴加工为NASA的一项先进卫星任务制造零件,帮助影响未来的空间探索。这项任务被命名为Transiting Exoplanet Survey Satellite (TESS)。

2017年,Ramco公司与麻省理工学院林肯实验室(美国马萨诸塞州林肯实验室)签约,为NASA重要的TESS卫星任务制造关键的相机支架。2018年,一颗配备有四台超敏相机的太阳动力空间内卫星由SpaceX公司的两级猎鹰9号火箭发射升空,踏上了超越地球太阳系前往外太空的道路。这套由麻省理工学院林肯实验室开发的四台摄像机系统可以监测20多万颗恒星的亮度,并在行星在每颗恒星前经过时,搜寻亮度的微小下降。

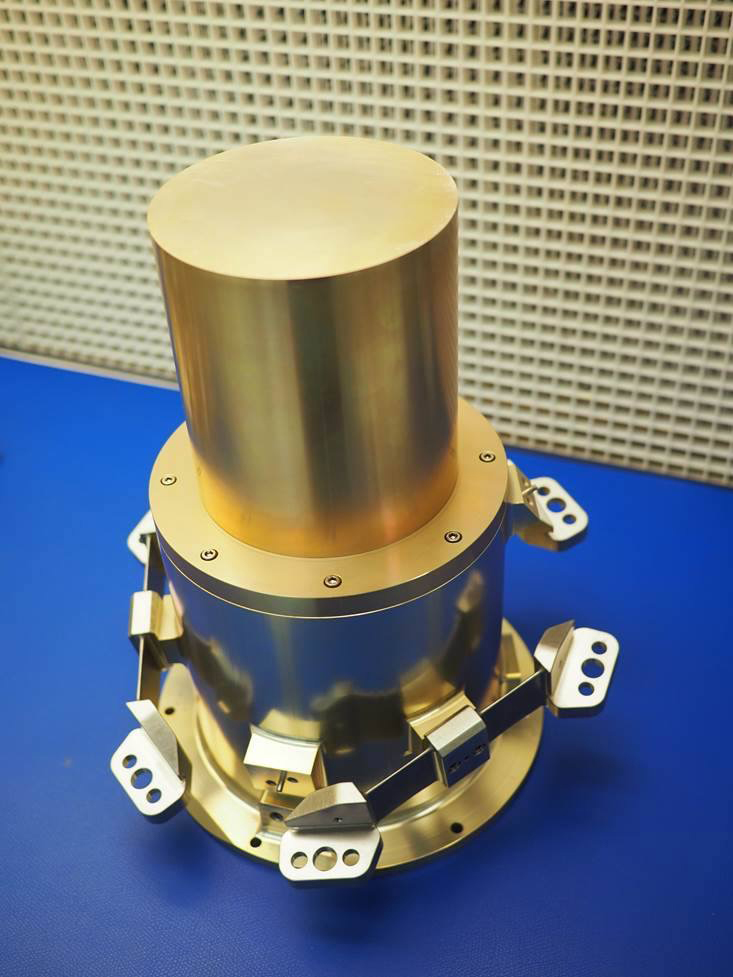

制作安装支架需要加工殷钢(Invar Steel),这是一种具有低热膨胀系数的镍铁合金,使其能够满足发射时的严格要求,并能补偿外太空的极端温度波动。安装支架具有非常严格的公差要求。中央肋骨的厚度为0.050″+/-0.001″,面之间的垂直度保持在0.001″,支架的两个平面的平面度必须在0.001 “以内。

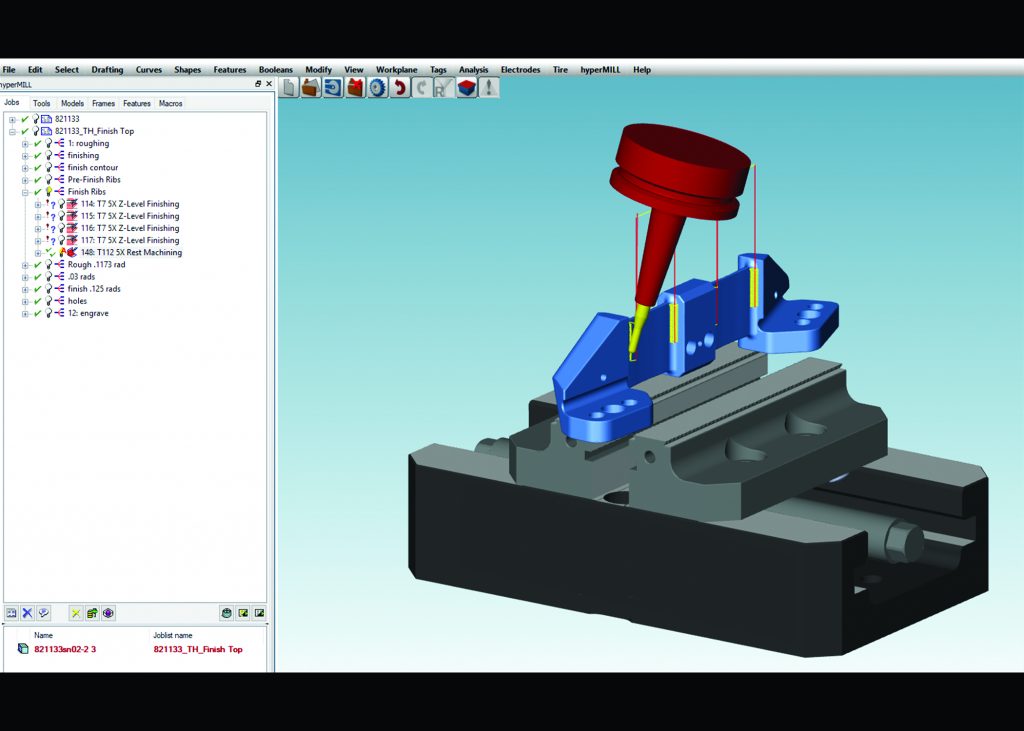

为了切割Invar并达到所需的公差,Ramco使用了hyperMILL®生成的5轴轮廓精加工刀具路径。通过这样做,每个零件都能实现精确的精加工,使其保持在非常严格的公差范围内。

我还没有学会写个人说明!

TTL发布新的Probing PL+S软件插件

上一篇

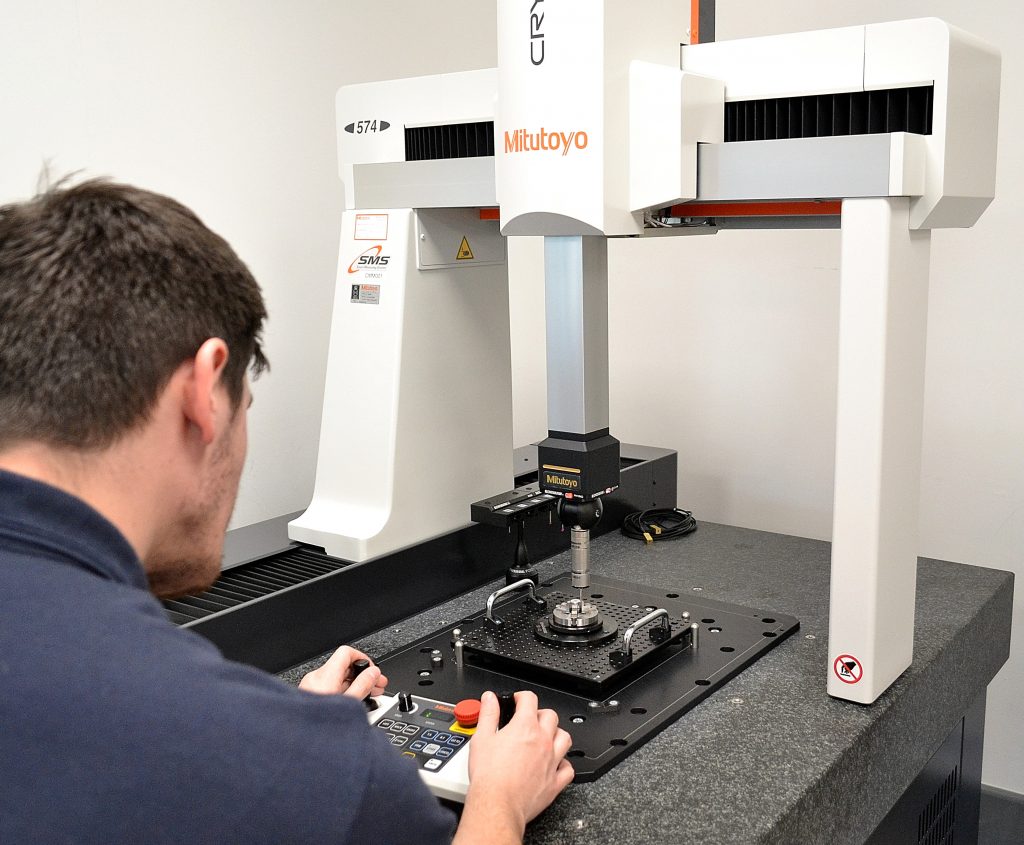

三丰Crysta-Apex V三坐标检测的速度
