澳克泰工具新品推介:ASM90-LN13方肩铣刀

微信扫一扫,分享到朋友圈

澳克泰工具新品推介:ASM90-LN13方肩铣刀
收藏 0 0

    2019年9月16-21日,澳克泰工具将再赴2019年欧洲(汉诺威)国际机床展览会 EMO Hannover2019(展位号:Hall3-H45)参展。届时,澳克泰工具将派顶尖技术团队、携最新研发的刀具产品和技术与来自世界各地的参展商将再次汇聚德国汉诺威同台竞技,在这里展示澳克泰工具以难加工材料切削专家产品定位为主题的新产品、新技术。

    澳克泰工具最新推出一款90°大切深方肩铣刀,配备了立装双面4个切削刃刀片,提供了一个非常好的方肩铣解决方案。

    具有90°主偏角的铣刀是方肩铣加工的理想选择。刀片采用MR2槽型结合澳克泰的CVD和PVD涂层技术,可以实现更卓越的性能和更好的表面质量,覆盖钢、不锈钢、铸铁、高温合金等材料加工。

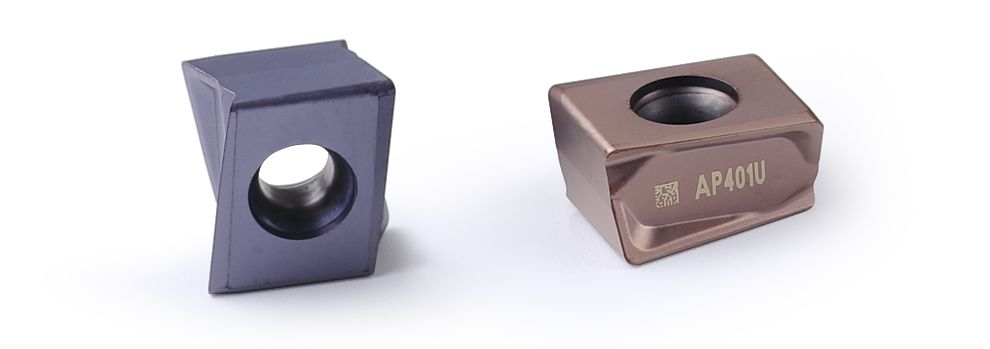

刀片LN13..W带有修光刃,能获得良好的表面质量并提高生产效率。

产品的特点及应用

  • 刀片带有4个切削刃,经济性佳,强壮的刃型,可以获得高效率的加工;
  • 通用的槽型MR2,带有短修光刃,适用性广,可以获得较好的表面粗糙度;
  • 刀片刀尖圆角有:R0.8/1.2/1.6/2.0/2.4/3.1六种规格;
  • 正前角刀片设计,切削轻快;
  • 6款刀片牌号,应用范围广;
  • 精确的90°方肩铣刀,直径范围: Ø 40-Ø160mm;
  • 高精度的轴向和径向跳动;
  • 刀片切向布置,更加容易刀片安装。刀片刃口强壮,刀体强度高,相同直径可以获得更多的齿数;
  • 两种齿距设计,疏齿主要用于槽铣和方肩铣加工,密齿主要用于方肩铣加工;
  • 刀盘设计有多种接口形式:芯轴套式、圆柱型、侧固式和模块接口;
  • 刀盘表面镀镍,美观且耐腐蚀,耐磨损。

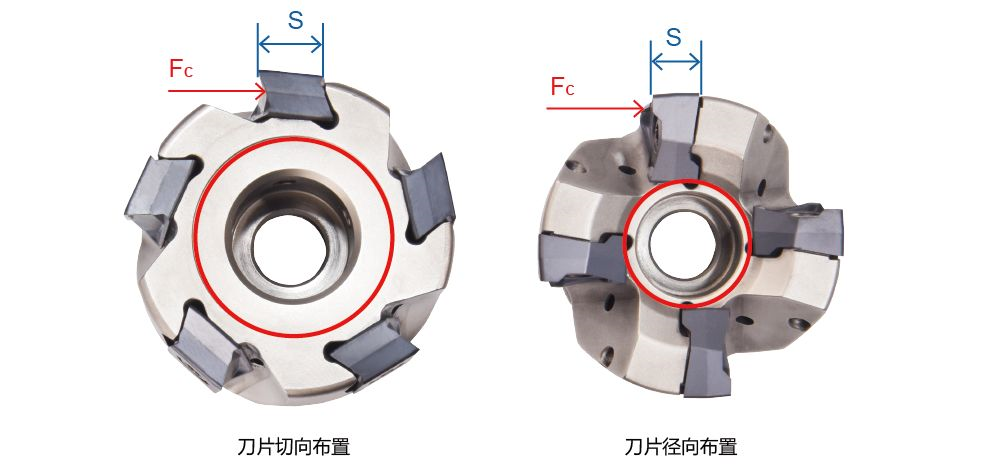

  • 切向布齿刀盘的优点:
    • 芯部面积大幅度增大,刀体刚性得到加强;
    • 在承受切削力方向上,刀片厚度大,可以抵抗更大的切削力;

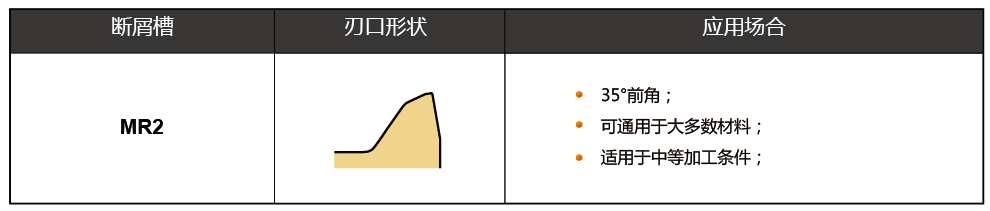

断屑槽特性

澳克泰MR2断屑槽特征

牌号应用

铣槽时,切宽ae>50%*D的情况下, 推荐ap≤6mm

方肩铣削时,切宽ae<25%*D的情况下, 可以使用APmax=12mm

加工案例

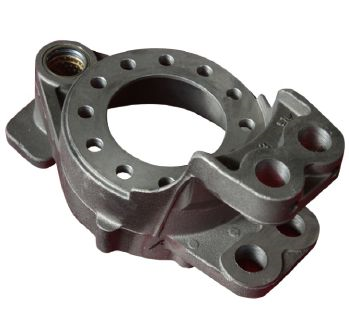

加工案例1—— 制动器底板
  • 工件名称:制动器底板
  • 加工材质:球铁450
  • 材料硬度:HB200
  • 刀片型号:LNHU 130608ER-MR2 AC301K
  • 刀具型号:ASM90-080-Z07-A27R-LN13-C
  • 切削参数:Vc=250m/min,fz=0.16mm/z ap=2.0mm,湿切

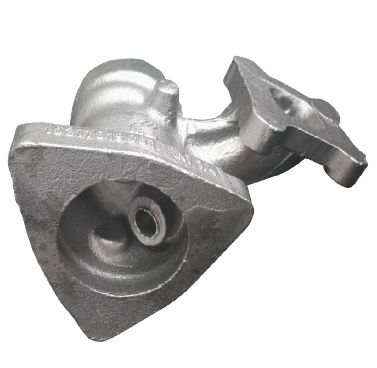

加工案例2—— 涡轮壳体
  • 工件名称:涡轮壳体
  • 加工材质:耐热不锈钢
  • 材料硬度:HRC32-34
  • 刀片型号:LNHU 130608ER-MR2 AP351U
  • 刀具型号:ASM90-050-Z05-A22R-LN13-C
  • 切削参数:Vc=110m/min,fz=0.12mm/z ap=3.0mm,湿切
